手動襯膠雙面密封閘板閥Z42J-10/16/25C使用方法 規格尺寸
使用方法介紹：
手動襯膠雙面密封閘板閥Z42J-10/16/25C其密封原理：靠閥桿給預閘板的楔緊力和介質壓力的作用,使用閘板密封與閥座緊密吻合,使其達到密封,密封可靠。襯膠雙面密封閘板閥為了耐磨,整個體腔內采取襯膠。尤其閥座部位增加襯膠厚度,保證閥座密封的可靠性。
構造：
手動襯膠雙面密封閘板閥Z42J-10/16/25C由閥體,閥桿,支架,閘板,手輪裝置,鋼制襯膠結構,閘板采用不銹鋼材料,即耐磨,又耐腐,提高了產品的使用的壽命。工作時操作手輪,開啟及關閉省時省力,順時針為關閉,逆時針為開啟。
手動襯膠雙面密封閘板閥Z42J-10/16/25C不受流體方向的限制,能夠作到雙向密封。為了便于清理腔體內的沉積物,在閥體底端兩側,設有排污孔,擰開螺塞即可排污。
參數：
名稱：手動襯膠雙面密封閘板閥
型號：Z42J-10C/16C/25C/40C
材質：碳鋼
壓力：1.0,1.6，2.5,4.0MPa
溫度：120℃
適用介質：泥漿、礦漿等漿體
規格尺寸：DN50-1000mm
連接方式：法蘭
驅動裝置：手動,氣動,電動 手動襯膠雙面密封閘板閥 產品名稱 | 手動襯膠閘板閥 | 應用范圍 | 冶金、礦山、發電、煤炭、化工、水利等漿體管道輸送系統； 起截止液流作用，不能做調節閥使用，只能全開全閉，安裝無方向限制 | 型號規格 | Z42J DN40-DN800 | 閥體材質 | 碳鋼 | 襯膠材質 | 天然橡膠/EPDM/丁基橡膠等 | |
|
|
壓力/溫度 | 0.6Mpa/1.0Mpa/1.6Mpa/2.5Mpa/4.0Mpa / -35℃~+130℃ | 法蘭標準 | 國標 PN10/16/25/40 、美標ANSI 150LB 等其他標準 | 適用介質 | 污水、礦漿、酸堿性介質等 | 控制條件 | 手動手輪 | |
閥門優點 | 雙面彈性密封；密封性能好，密封可靠； 流體阻力小，密封面受介質的沖刷和侵蝕小； 開閉省力，可手動或蝸輪，也可電動等遠程控制； 介質流向不受限制，無擾流，無壓降； 結構長度短，整個閥體內表面襯橡膠，高耐磨耐腐蝕 |
手動襯膠閘板閥結構示意圖

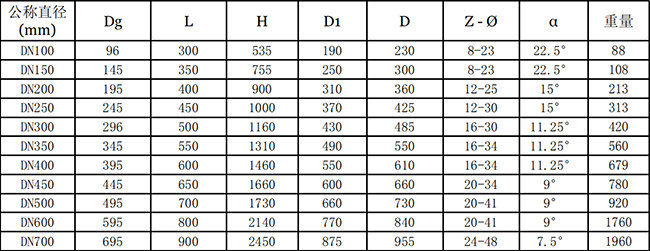

Z42J-10C手動襯膠閘板閥外形尺寸和重量
Z42J-25C手動襯膠閘板閥外形尺寸和重量

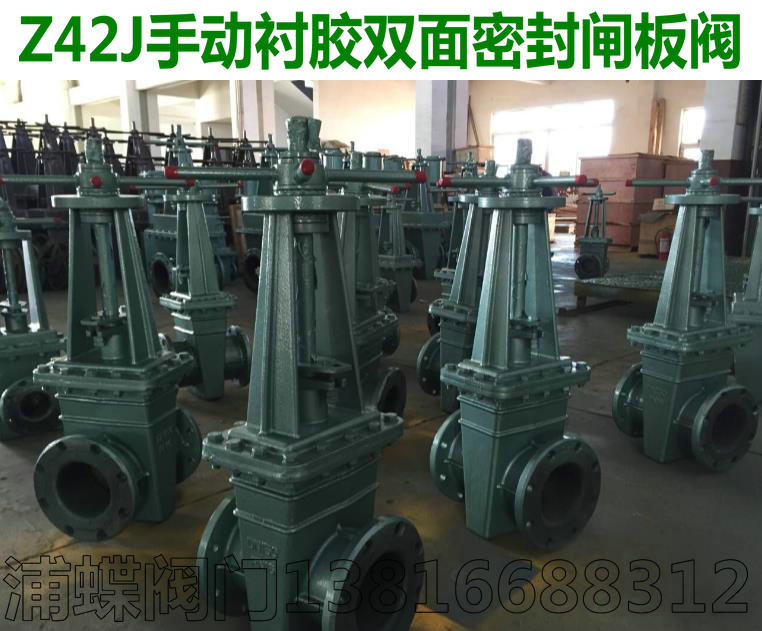

產品圖片：
優點：
1,流體阻力小 , 密封面受介質的沖刷和侵蝕小。
2,開閉較省力。
3,介質流向不受限制 , 不擾流,不降低壓力。
4,形體簡單 , 結構長度短,制造工藝性好,適用范圍廣。
售后訂購：
1:咨詢訂購產品需提供產品類別,型號,規格,材質種類,壓力等級,技術要求,也可提供產品的舊圖給客服人員,以便準確獲取報價及供貨周期,
2:浦蝶公司銷售產品均實行產品質量三包,質保期內包退,包換,保修,
3:篇幅有限,部分產品的規格參數未能列全,如有特殊規格或其他要求請及時報給客服人員,產品參數,尺寸,圖片僅供用戶選型參考,如有特殊需求請及時提出,所有產品報價有效期為1個月（報價日起算）,請及時確認溝通. |
