【船用防浪閥】-（防浪閥CB/T3475-92，立式防浪閥CB/T3476-1992，可閉立式防浪閥CB/T3477-92）
型號標準：防浪閥CB/T3475-92、立式防浪閥CB/T3476-1992、可閉立式防浪閥CB/T3477-92；
類型：A型、B型、AS型、BS型防浪閥；
使用方法：【船用防浪閥】安裝在船舶管路系統上，用料扎實，結構新穎，操作維護簡便，產品符合相關國家及行業標準。
尺寸規格：DN50/65/80/100/125/150mm；
工作壓力：0.1-1.6MPa;
適用介質：海水、淡水、污水等；
閥體材料：鑄鋼、鑄錫青銅；
閥蓋材料：鑄鋼、鑄錫青銅；
閥盤材料：鑄鋼、鑄錫青銅；
壓板材料：錫青銅；
重量：9-50KG;
壁厚大�。�5-11mm；

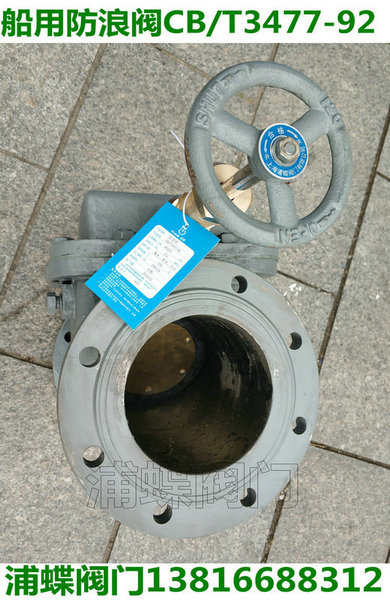

【船用防浪閥】圖片：


可閉立式【船用防浪閥】A型、B型基本尺寸Dimensions
公稱通徑 結構尺寸   壁厚 法蘭連接尺寸  螺栓
DN      H      Hi      H2      H3      L      Li      L2      青銅      鑄鋼      D      Di      D2      b      do      n介      Th
(mm)    　    　    　    　    　    　    　              　    　    　    　    　    　    　
  50     210     170     360     327     135     90     100      7 5        5     135     103     84     13     15     6     M14
  65     240     200     385     342     142     110     1 10      8 0        6     155     123     104     14     15     6     M14
  80     260     220     400     370     155     120     120      8 5        6     170     138     1 18     14     15     8     M14
  100      280      250      430      393      172      130      137      9 0        6     190     158     138     14     15     8     M14
  125      330      270      465      407      195      150      160      10 0        7     215     183     164     14     15     10     M14
  150      360      310      490      437      213      165      174      1 1 0        7     240     208     190     14     15     12     M14
【船用防浪閥】AS型、BS型基本尺寸Dimensions
公稱通徑   結構尺寸 壁厚 法蘭連接尺寸 螺栓

DN      H      Hi      H2      H3      L      Li      L2      青銅      鑄鋼      D      Di      D2      b      do      n個      Th
(mm)    　    　    　    　    　    　    　          l    　    　    　    　    　    　    　
  50     210     170     360     327     135     90     100      7 5        5     140     1 10     90     16     14     4     M12
  65     240     200     385     342     142     110     1 10      8 0        6     160     130     1 10     16     14     4     M12
  80     260     220     400     370     155     120     120      8 5        6     190     150     128      18      18     4    M16
  100      280      250      430      393      172      130      137      9 0        6     210     170     148     18     18     4     M16
  125      330      270      465      407      195      150      160      10 0        7     240     200     178     20     18     8     M16
  150      360      310      490      437      213      165      174      1 1 0        7     265     225     202     20     18     8     M16
