產品型號：HSF-A低壓型，HSF-B中壓型，HSF-C高壓型；

連接口徑：DN32-350mm；

工稱壓力：A型-0.8MPa,B型-1.0MPa,C型-1.6MPa,

開啟壓力：A型＞0.1MPa，A型＞0.3MPa，A型＞0.4MPa；

關閉壓力：＜0.05MPa；

適用采暖系統高度H：A型＜21m,21m＜B型＜40m,41m＜C型＜80m；

適用工況：回水控制閥HSF型適用于包括燃煤、氣鍋爐、燃油鍋爐、電熱鍋爐等常壓系統回水控制，采暖系統高度在80米以下（低壓A型為10-20米，中壓B型為21-40米，高壓C型為41-100米）均可使用，若在100米以上時，也可量身進行定制；

工作原理： 回水控制閥HSF型與水泵同步工作，開泵時，利用水泵分動力開啟，停泵時，利用回水沖擊力和彈簧力關閉；該產品在設定條件下，自控消除系統回水水垂力（水擊力）；

回水控制閥HSF型產品特點：

1.自動控制、泵開閥開、泵停閥停；

2.自動消除回垂力，保護暖氣片；

3.循環量一次調定，終不變；

4.停電時，自動關閉；

5.結構緊湊，維修方便；

操作方法：

1.操作要領

A.關閉閥門：備用泵側的前、后閥門、壓力管球閥、旁通蝶閥全部關閉；

B.閥門全開：運行泵側的前、后閥門、壓力管球閥、回水閥后蝶閥、阻力閥、排氣閥全開；

C.啟泵：手動排氣閥（自動排氣閥除外），噴水即關閉，按照鍋爐標準水位調節阻力閥，水位平衡即可；

D.停泵：自控關閉；

2.操作順序A-B-C-D；

3.ABCD要領一次完成，長期不動；

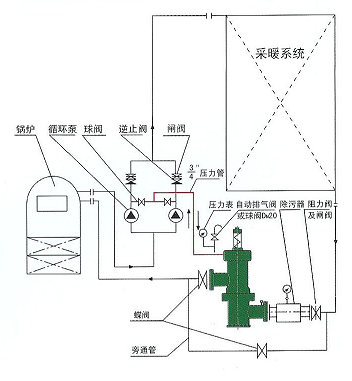

安裝示意圖及要求：

1.安裝時必須按照原理示意圖施工，且距墻300毫米。

2.注意事項：

A壓力管的接點位置首端必須在水泵與逆止閥之間（配本廠WZ型逆止閥除外），末端與閥蓋聯接處必須增設一個活節頭;

B壓力管為3/4管，必須保證暢通無阻，除二臺泵之間設DN20球閥外，決不允許再設閥門；

C該閥回水入口處，必須裝設除污器，以確保使用壽命；

產品保養：當取暖期已過，必須對該閥進行保養。

方法：將蝶閥、阻力閥關閉，拆除回水閥，排除上下腔水。清污。從閥蓋絲孔和閥體水出孔處注入足量甘油，閥桿注上機油即可，組裝備用。

產品選型及尺寸：
