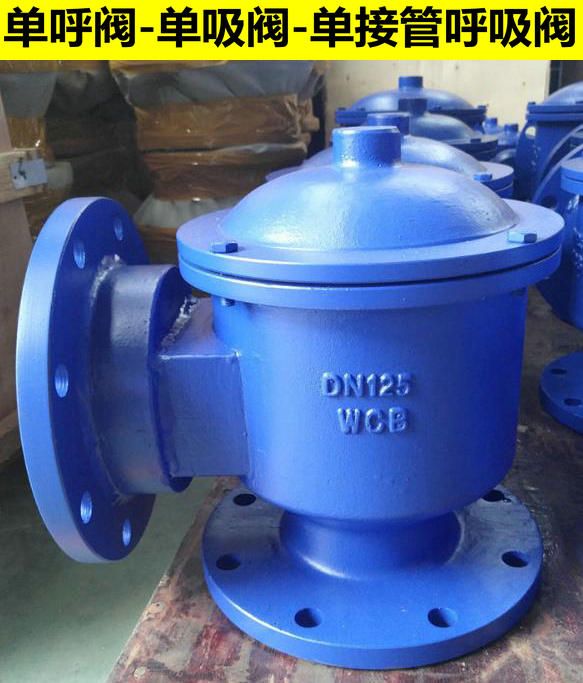

單呼閥,HXF單呼吸閥
產品介紹：單呼閥/單吸閥是安裝在固定儲罐頂上，起減少物料蒸發損耗，控制儲罐壓力及阻止外界火焰?zhèn)魅氲淖饔�。具有通風量大，泄漏量小，耐腐蝕等特點并有靜電接地線使該閥與罐體保持等電位。目前在接管式呼吸閥容易產生靜電的部位，做了技術改進添加了聚四氟乙烯墊片所以不需要接靜電排放裝置。
用途：單呼閥/單吸閥是保護儲罐安全的重要附件，裝設在油罐的頂板上由壓力閥和真空閥兩部分組成。它的作用在一般情況下，保持油罐的密閉性，在一定程度上減少油品的蒸發損耗。而在必要時，能自動通氣調節平衡油罐內外壓力對油罐起到安全保護作用。
特點：
維持儲罐氣壓平衡，確保儲罐在超壓或真空時免遭破壞；
減少罐內介質的揮發和損耗
結構緊湊,通氣量大,泄漏量小，耐腐蝕,密封性能好
杜絕火源進入呼吸閥殼體內.具有體積小,重量輕,檢修,清洗,更換方便。
閥盤采用聚四氟乙烯材料具有耐低溫防凍等優點。
閥內設靜電輸出裝置使得該閥時刻與罐體保持等電位。
主要性能及技術參數：
|
殼體材質 |
碳鋼、不銹鋼304、316 |
|
閥盤閥座材質 |
鋁合金、不銹鋼 |
|
密封件材質 |
聚四氟乙烯 |
|
環境溫度℃ |
-30- 60 |
|
操作壓力(Pa) |
A:-295Pa 355Pa |
|
B:-295Pa 980Pa |
|
C:-295Pa 1750Pa |
單呼閥/單吸閥尺寸：
|
DN |
L |
H |
|
25 |
160 |
255 |
|
50 |
160 |
255 |
|
80 |
213 |
260 |
|
100 |
265 |
290 |
|
150 |
355 |
330 |
|
200 |
420 |
350 |
|
250 |
480 |
400 |
|
300 |
550 |
510 |
|
350 |
590 |
580 |
|
400 |
590 |
610 |
單呼吸閥技術性能要求：
1.單呼吸閥殼體可以采用碳鋼、不銹鋼鑄造而成，并應能承受不小于2.5MPa的水壓試驗，并保持無滲漏和不變形。呼吸閥的閥盤部件工作時，動作靈敏可靠其動作完成后應保證密封。
2.單呼吸閥在規定的操作壓力下其通氣量應不小于下表的規定。
|
公稱通徑mm |
50 |
100 |
150 |
200 |
250 |
|
操作壓力 |
通氣量（m3/h） |
|
A |
355 |
25 |
90 |
190 |
340 |
550 |
|
-295 |
20 |
75 |
160 |
280 |
450 |
|
B |
980 |
30 |
100 |
200 |
380 |
600 |
|
-295 |
20 |
75 |
160 |
280 |
450 |
|
C |
1750 |
40 |
140 |
280 |
500 |
800 |
|
-295 |
20 |
75 |
160 |
280 |
450 |
