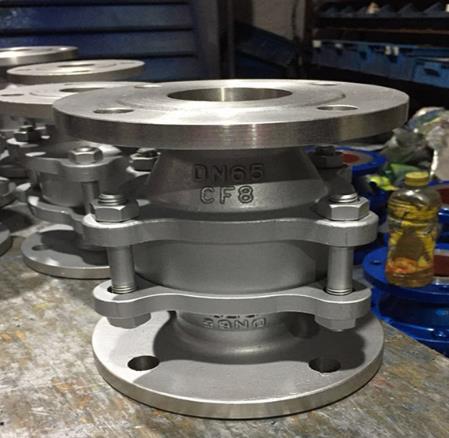

罐頂阻火器 ZGB尺寸 圖片 安裝介紹
罐頂阻火器由殼體及設置在殼體內的阻火芯件組成，殼體的中部設置有一個與阻火夾匹配的開口，開口內活動套接有阻火夾，阻火夾內活動連接有阻火芯件，開口外側連接有快開蓋，快開蓋的上端通過快開螺母固定連接在開口的上側，快開蓋的下端通過螺栓與設置在開口下側的轉軸相連，阻火夾和快開蓋之間設置有頂桿。
優點：儲罐罐頂阻火器能夠輕易的打開中間的阻火夾，對里面的阻火芯件進行更換或者清洗，易檢修，安裝方便，阻火性能好，防爆性能強，耐燒性能良好，耐腐蝕。
產品材質及參數：
|
閥體材質： |
不銹鋼304、316、316L |
|
阻火芯材質： |
不銹鋼阻火波紋板 |
|
密封圈材質： |
聚四氟乙烯 |
|
工作壓力： |
1.0～4.0MPa |
|
工作溫度： |
-29℃～ 380℃ |
|
公稱口徑： |
DN40-DN250 |
|
連接方式： |
法蘭連接 |
|
制造標準 |
GB5908-86 SY7511-87 |
|
防爆等級： |
BS 5501:ⅡA ⅡB ⅡC |
罐頂阻火器結構特點：
1、結構合理、重量輕、耐腐蝕。
2、易檢修，安裝方便，檢查維修時不用拆卸主體。
3、阻火芯采用不銹鋼材料，耐腐蝕、易清洗。
罐頂阻火器工作原理：阻火器是由能夠通過氣體的許多細小、均勻或不均勻的通道或孔隙的固體材質所組成，對這些通道或孔隙要求盡量的小，小到只要能夠通過火焰就可以。這樣，火焰進入阻火器后就分成許多細小的火焰流被熄滅�；鹧婺軌虮幌绲臋C(jī)理是傳熱作用和器壁效應。
阻火器主要性能:
1、阻爆性能合格,阻火器連續13次以亞音速火焰試驗，每次都能阻止火焰的通過。
2、耐燒性能合格，耐燒試驗1小時無回火現象。
3、殼體水壓試驗合格，水壓試驗2.4MPa無滲漏。結構合理，重量輕、耐腐蝕。易檢修，安裝方便。阻火器芯子采用不銹鋼材料, 耐腐蝕易于清洗。阻火器主要由殼體和濾芯兩部分組成。殼體應具有足夠的強度，以承受爆炸產生的沖擊壓力。濾芯是阻止火焰?zhèn)鞑サ闹饕獦?gòu)件，常用的有金屬濾芯和波紋濾芯兩種。金屬網型濾芯用直徑0.23~0.315mm的不銹鋼或銅網，多層重疊組成。目前國內的阻火器通常采用16~22目金屬網，為4~12層。波紋型濾芯用不銹鋼、銅鎳合金、鋁或鋁合金支撐。波紋型阻火器能阻止爆燃的猛烈火焰，并能承受相應的機械和熱力作用，流動阻力小，易于清洗和更換。
罐頂阻火器標準：
1、阻火器的設置：按HG/T20570-1995標準
2、阻火器阻火性能與試驗方法：按GB/T13347-2010標準
3、阻火器選用﹑檢驗與驗收：按SH/T3413-1999標準
4、設計規范標準：GB5908-2005 API/RP 2028
5、連接法蘭標準：JB/T 79 GB/T9112 ANSI B16.5
6、產品標識標準：GB/13306
7、供貨規范標準：GB/T13384
8、執行標準：GB13347-92《石油氣體管道阻火器阻火性能和試驗方法》、SH/T3413-99《石油化工石油氣管道阻火器選用、檢驗及驗收》、HG/T20570.19-95《阻火器的設置》。阻火器的生產、檢驗和驗收標準：SY/T0512-1996《石油儲罐阻火器》測試依據：GB5908-86《石油儲罐阻火器性能和實驗方法》
9、法蘭標準：GB、HG、SH、HGJ、JB、ANSL、JIS等標準。（用戶指定，請注明壓力等級）
儲罐罐頂阻火器尺寸及外形尺寸結構圖：
|
公稱通徑
DN(mm) |
外形尺寸（mm40） |
|
L |
H |
D |
K |
n-d |
|
40 |
210 |
190 |
145 |
110 |
4*18 |
|
50 |
220 |
200 |
160 |
125 |
4*18 |
|
65 |
230 |
210 |
180 |
145 |
4*18 |
|
80 |
250 |
220 |
195 |
160 |
8*18 |
|
100 |
270 |
240 |
215 |
180 |
8*18 |
|
125 |
330 |
270 |
240 |
210 |
8*18 |
|
150 |
340 |
280 |
280 |
240 |
8*22 |
|
200 |
400 |
310 |
335 |
295 |
8*22 |
|
250 |
460 |
340 |
395 |
350 |
12*22 |
儲罐罐頂阻火器維護保養：
(1)安裝阻火器前，請務必了解一下阻火器的說明書，按照相關步驟準確安裝
(2)阻火器在使用后，至少半年要進行一次檢查，主要是看阻火元件中的小孔是否因?yàn)殡s質而阻住。一旦發現此類現象，必須立即清洗。
(3)在洗清部件的時候，盡量不要使用鋒利的硬件進行清洗，以免造成各個元件的損壞。
(4)在清洗，檢查過后，必須確保各個元件都正確地安裝在自己的位置，緊密且安全。
(5)在檢查過程中，必須認真仔細的檢查每一個部件，并且正確地放回原處。
