高壓平板閘閥ZF43Y,ZF63Y,Z83Y
閥門類型：平板閘閥
閥門型號：ZF43Y,ZF63Y,Z83Y
尺寸規格：DN25-200mm
安裝形式：法蘭式，卡箍，
壓力等級：1.6-42MPa
主體材質：鑄鋼WCB，碳鋼CS，不銹鋼304，316等；
產品銘牌：浦蝶
高壓平板閘閥ZF43Y,ZF63Y,Z83Y結構合理，密封可靠，操作輕便。密封面均噴焊硬質合金，具有防腐、耐磨、耐沖蝕等優點，且可用于節流。尤其適用于工作壓力≤42MPa，工作溫度≤120℃的水、油、泥漿、天然氣管線作控制介質流動的啟閉及調節裝置。
油田高壓平板閘閥ZF43Y,ZF63Y,Z83Y采用新型平衡浮動式密封結構，適用于壓力不大于40MPa，溫度不高于120℃的油、天然氣等管線上，作為控制介質的啟閉及調節裝置，該產品結構設計新穎、選材恰當、測試嚴格、操作輕便，具有較強的防腐、耐磨、耐沖蝕性能，是石油、天然氣工業界一種理想的新型裝備。
產品型號：ZF43Y、ZF63Y、Z83Y、ZF543Y、ZF563Y、Z583Y、KZ53Y
公稱通徑：DN25-DN300
公稱壓力：16Mpa-42Mpa
適用溫度：-30℃-125℃
適用介質：水、油品、天然氣等
閥體材質：鑄鋼、碳鋼、不銹鋼
連接方式：法蘭連接
傳動方式：手動，蝸輪
設計標準：GB/T19672；API 6D
結構長度：GB/T 19672；API 6D
連接法蘭：GB/T 9113；ASME B16.5
試驗檢驗：JB/T 9092；AIP 598
①采用浮動閥座，雙向啟閉，密封可靠，啟閉靈活。
②閘板下部開有導流孔，并給予精密導向，同時密封部均噴焊硬質合金，耐沖蝕。
③閥體承載能力高，通道為直通式，全開時，與閘板導流孔相貫通和直管相似，流阻很小。閥桿處采用復合填料，多重密封，使得密封可靠，摩擦力小。
④關閉閥門時，順時針轉動手輪，閘板下移至底部，由于介質壓強的作用，將進口端密封座推向閘板方向。形成較大的密封比壓，從而形成第一道密封。同時，將閘板壓向出口端密封座上，成為雙重密封。
⑤由于采用雙重密封，所以可在不影響管道工作的情況下更換易損件。
⑥開啟閘板時，逆時針旋轉手輪，閘板上移，導流孔與通道孔相貫通。隨著閘板的上升，貫通孔逐漸加大，至極限位置時，導流孔與通道孔相重合，此時全開。

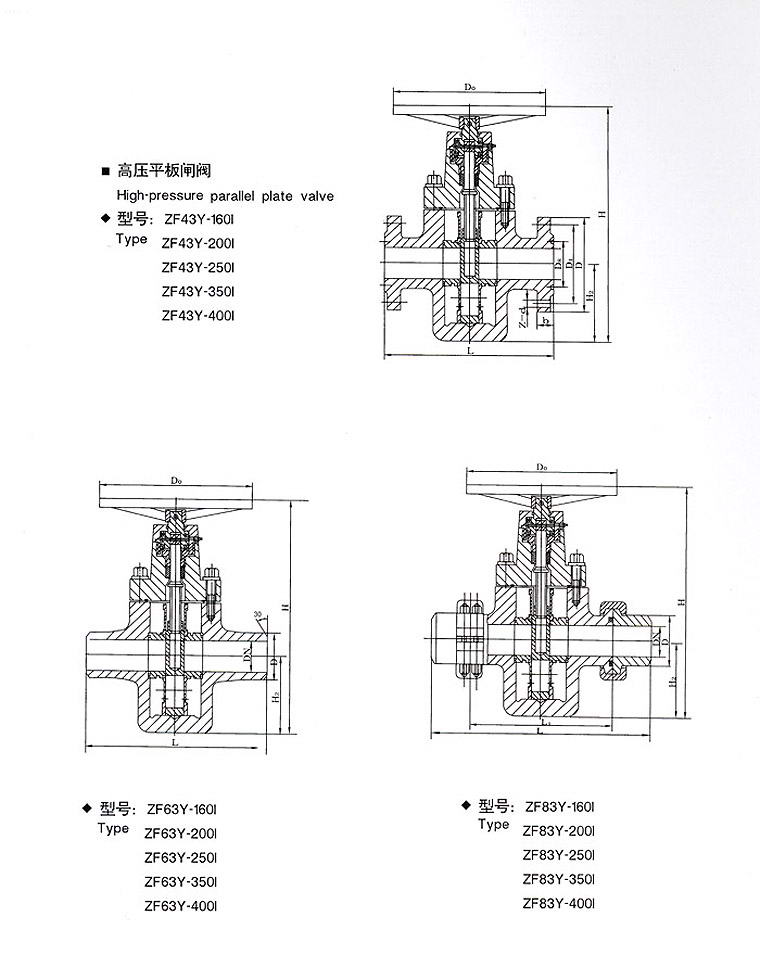

高壓平板閘閥尺寸；

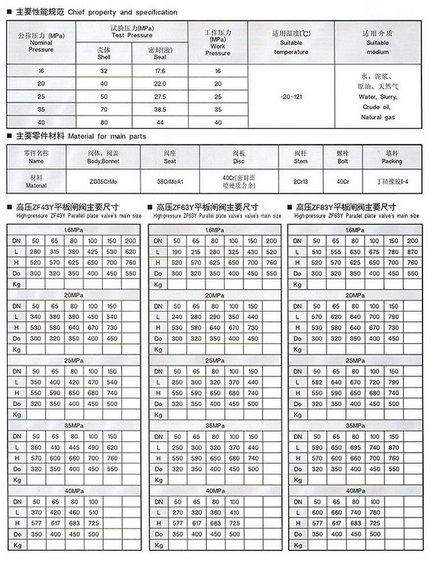

高壓平板閘閥ZF43Y,ZF63Y,Z83Y參數尺寸：

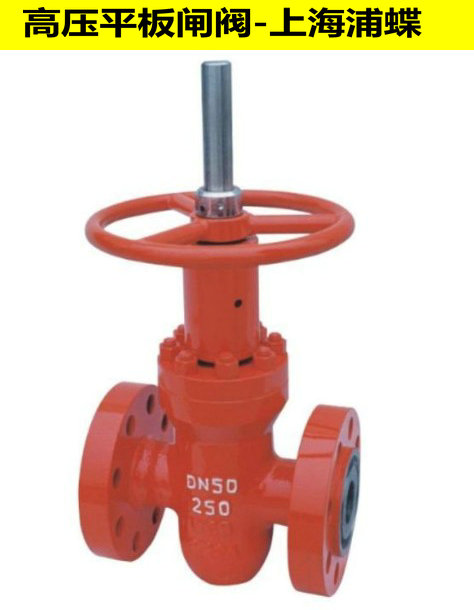

高壓平板閘閥ZF43Y,ZF63Y,Z83Y圖片：
