下展式放料閥,不銹鋼氣動下展式放料閥
下展式放料閥,不銹鋼氣動下展式放料閥操作方便,開啟自由,運動靈活可靠; 閥瓣裝配維修簡單, 密封結構合理, 密封圈更換方便實用.
上展式放料閥和下展式放料閥區別:
放料閥主要用于儲料罐、反應釜及其他容器的底部排放物料，閥門采用法蘭或?qū)雍概c設備連接并位于其底部，消除了工藝介質通常在容器出口的殘留現象。根據實際情況的需要分為上展式、下展式、柱塞式三種結構形式；上展式用于有攪拌器（除框式錨式）的反應釜放料；而下展式、柱塞式用于框式錨式攪拌器的反應釜放料。密封面采用耐沖刷、耐腐蝕材料，并進行特殊處理，使表面硬度達到HRC48～52，具有高耐磨、耐腐蝕的功能，保證了閥門的密封可靠性。廣泛使用在化工、石油、冶金、制藥、染料、食品加工等行業。
下展式放料閥,不銹鋼氣動下展式放料閥結構與原理:
該下展式放料閥主要由1.閥體, 2.閥瓣, 3.密封圈, 4.閥桿, 5.支架, 6.閥壓蓋, 7.手輪, 8.法蘭, 9.螺母, 10.定位螺釘?shù)攘慵M成，手輪順轉, 閥門關閉,閥桿向上移動, 此閥為上展式，手輪順轉, 閥門關閉, 閥桿向下轉動, 此閥為下展閥
工作溫度（最低用溫度為-100℃,最高溫度為425℃。）
使工作介質為水, 油液體, 酸堿等
下展式放料閥特點與用途：
1、本閥操作簡便，運動靈活可靠。
2、閥瓣裝置維修簡單，密封結構合理，密封圈更換方便實用。
3、本閥門廣泛應用于石油、冶金、化工、造紙更工業領域（化學液體、煤漿、礦漿等輸送啟閉放料用）。
4、其特點是沉淀于反應釜，儲藏罐或管道里的化學液體或漿料得于順暢流通。
該系列產品已被大型化工公司廣泛采用，性能良好，經久耐用，用戶反應良好。
下展式放料閥,不銹鋼氣動下展式放料閥標準：
1.設計制造標準按GB/T12235-2007
2.結構長度標準按企業標準
3.法蘭連接按JB/T79-94，GB/T9113 HG20592-2009等
4.試驗與檢驗按GB/T13927-2008
下展式放料閥,不銹鋼氣動下展式放料閥主要零件材質
| 零件名稱 |
ZG1Cr18Ni9Ti系列 |
ZG00Cr18Ni10系列 |
ZG1Cr18Ni12MO 2 Ti系列 |
ZG00Cr17Ni14MO 2 系列 |
WCB系列 |
| 閥體/閥蓋 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
| 閥桿 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
| 閥瓣 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
| 墊片 |
304+PTFE |
304L+PTFE |
316+PTFE |
316L+PTFE |
石墨+304 |
| 螺柱 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
| 螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |
主要外形尺寸（上展式）
| DN |
上法蘭 |
上法蘭 |
下法蘭 |
密封座 |
| D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
| 25 |
115 |
80 |
115 |
85 |
|
|
| 32 |
135 |
100 |
135 |
100 |
|
|
| 40 |
145 |
110 |
145 |
110 |
80 |
60 |
| 50 |
165 |
125 |
160 |
125 |
85 |
70 |
| 65 |
180 |
145 |
180 |
145 |
130 |
85 |
| 80 |
195 |
160 |
195 |
160 |
135 |
95 |
| 100 |
215 |
180 |
215 |
180 |
160 |
130 |
| 125 |
245 |
210 |
245 |
210 |
160 |
140 |
| 150 |
280 |
240 |
280 |
240 |
185 |
165 |
| 200 |
335 |
295 |
335 |
295 |
/ |
/ |
主要外形尺寸（下展式）
| DN |
上法蘭 |
上法蘭 |
下法蘭 |
密封座 |
| D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
| 25 |
115 |
85 |
135 |
100 |
70 |
40 |
| 32 |
135 |
100 |
145 |
110 |
75 |
55 |
| 40 |
145 |
110 |
160 |
125 |
85 |
65 |
| 50 |
165 |
125 |
180 |
145 |
100 |
70 |
| 65 |
180 |
145 |
195 |
160 |
135 |
90 |
| 80 |
195 |
160 |
215 |
180 |
155 |
130 |
| 100 |
215 |
180 |
245 |
210 |
180 |
135 |
| 125 |
245 |
210 |
280 |
245 |
195 |
145 |
| 150 |
280 |
240 |
335 |
295 |
210 |
185 |
| 200 |
335 |
295 |
405 |
355 |

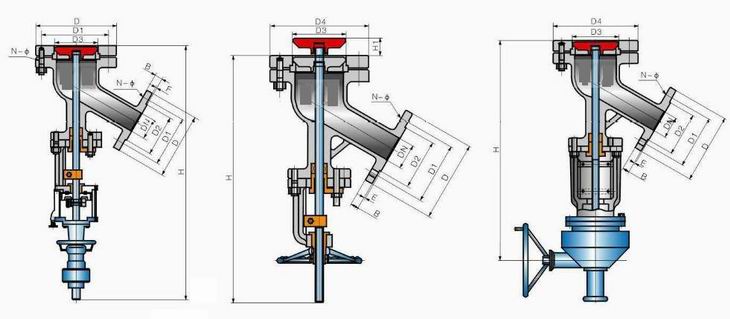

下展式放料閥,不銹鋼氣動下展式放料閥結構圖：

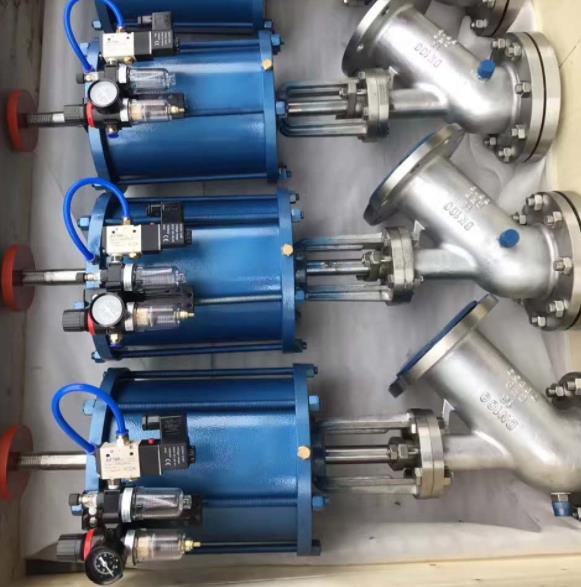

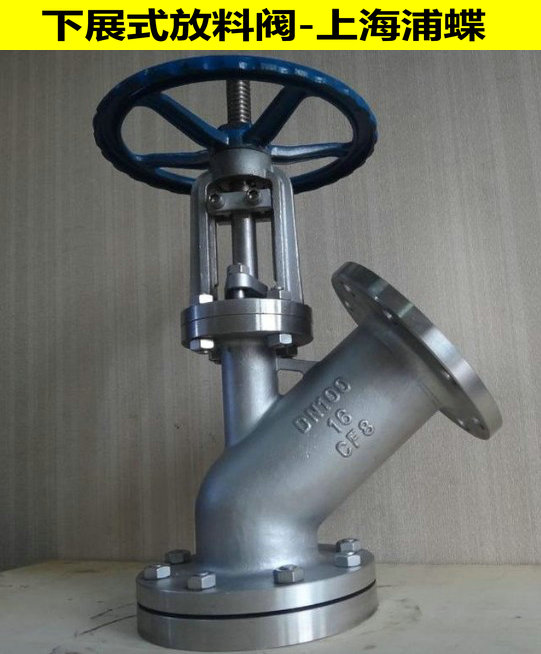

下展式放料閥,不銹鋼氣動下展式放料閥圖片：
