電動焊接閘閥,高溫高壓電站閘閥
閥門類型：焊接閘閥
閥門型號：Z961Y,Z61Y,Z62Y
尺寸規格：DN15-600mm
安裝形式：法蘭式，焊接式
壓力等級：1.6-32MPa
主體材質：鑄鋼WCB，碳鋼CS，高溫鋼，不銹鋼304，316等；
產品銘牌：浦蝶
電動焊接閘閥,高溫高壓電站閘閥適用于Class150～3500Lb、工作溫度-29～570℃的石油、化工、火力電站等各種工況的管路上切斷或接通介質。適用介質為：水、油品、蒸汽等非腐蝕性介質。
電動焊接閘閥標準規范：
設計制造標準：ASMEB16.34、E101
結構長度標準：GB/T12221-2005
連接法蘭標準：GB/T9113
壓力溫度等級：GB/T12224-2005
試驗檢驗標準：GB/T13927-2008
電動焊接閘閥,高溫高壓電站閘閥結構特點：
1.產品設計制造按ASMEB16.34、E101標準，可與進口設備配備使用。
2.閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。
3.支管兩端為對焊連接，適應不同的接管要求。
4.閥瓣、閥座的密封面采用stellite司太立鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
5.閥蓋填料函嘗試合理,填料加緩蝕劑,密封可靠,開關平穩。
6.閥門具有上密封結構,保證閥門開啟運行時閥桿處不會外漏。
7.電動閘閥的開啟和關閉由電動裝置來控制，電動裝置分別配有專用電機、減速器、轉矩控制機構，現場操作機構，手動、電動切換機構。除就地操作外，還可進行遠距離操作。
| 主電動焊接閘閥,高溫高壓電站閘閥要連接尺寸規格 |
單位：mm |
| DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
175 |
200 |
250 |
| L |
150 |
150 |
170 |
180 |
230 |
250 |
330 |
368 |
457 |
533 |
610 |
750 |
762 |
914 |
| H |
259 |
263 |
268 |
272 |
378 |
464 |
689 |
703 |
787 |
|
|
|
|
|
| A |
36 |
42 |
44 |
48 |
57 |
62 |
75 |
91 |
117 |
144 |
172 |
198 |
223 |
|
| B |
17 |
22 |
27 |
31 |
39 |
49 |
63/59 |
78/74 |
102/97 |
128/122 |
154/146 |
179/169 |
203/198 |

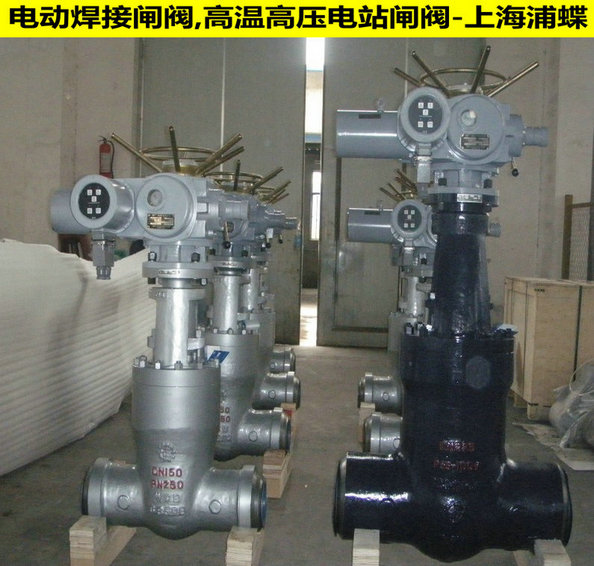

電動焊接閘閥,高溫高壓電站閘閥圖片:

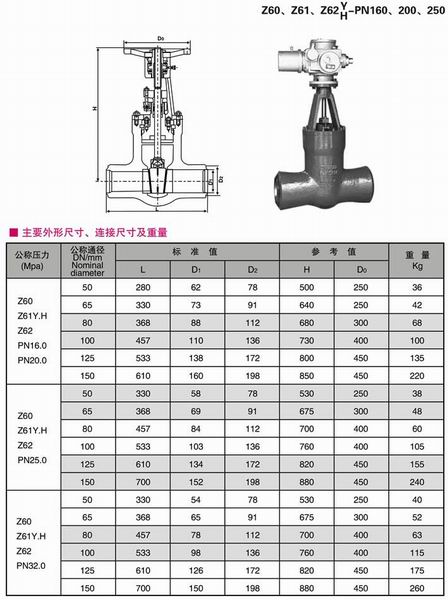

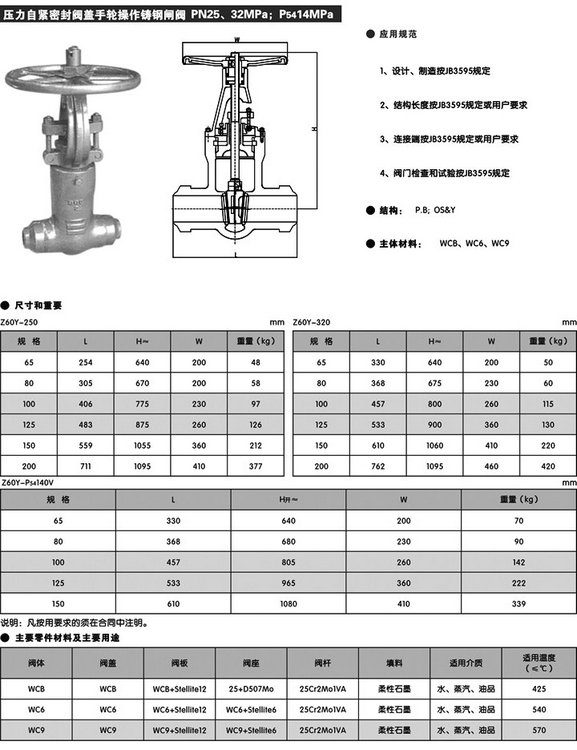

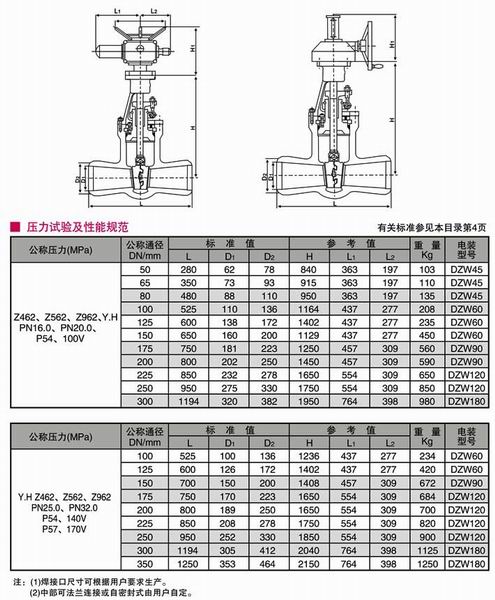

電動焊接閘閥,高溫高壓電站閘閥參數圖:
售后訂購（021-34556223）：
1：咨詢訂購產品需提供產品類別，型號，規格，材質種類，壓力等級，技術要求，也可提供產品的舊圖給客服人員，以便準確獲取報價及供貨周期；
2：浦蝶公司銷售產品均實行產品質量三包，質保期內包退、包換、保修；
3：產品參數、尺寸、圖片僅供用戶選型參考，如有特殊需求請及時提出，所有產品報價有效期為1個月（報價日起算），請及時確認溝通。 |
