真空蝶閥,GI高真空蝶閥
閥門類型：真空蝶閥
閥門型號：GI
尺寸規格：DN32-400mm
安裝形式：法對夾蘭式
壓力等級：1.0-1.6MPa
主體材質：鑄鋼WCB，碳鋼CS，不銹鋼304，316等；
產品銘牌：浦蝶
GI型高真空蝶閥用于接通或切斷真空管路中的氣流。高真空蝶閥適用介質為純凈空氣和非腐蝕性氣體。
真空蝶閥,GI高真空蝶閥特點：
1、軸承采用自潤滑軸承，摩擦阻力小。
2、不必從管路上拆卸閥門即可更換蝶板密封圈。
3、該閥能對介質雙向截止，實現可靠的密封，雙向零泄漏。
4、軸封采用具有自動補償?shù)奶厥饨Y(jié)構，隔斷外界大氣與管道的連通，從而保證管道的真空度。
真空蝶閥,GI高真空蝶閥零件材料:
閥體、閥蓋、閥桿：碳鋼或不銹鋼
密封件：橡膠、氟橡膠
真空蝶閥,GI高真空蝶閥技術參數：
| 適用范圍(Pa) |
105~1.3×10-5 |
| 閥門漏率(Pa.L/S) |
≦1.3×10-6 |
| 介質溫度（℃） |
-25~80(NBR)
-30~150(PTFE) |
| 安裝位置 |
任意 |
| 法蘭標準 |
JB919；GB6070 | |
|
| 主要材料表： |
| NO. |
PART NAME |
MATERIAL |
| 1 |
本體BODY |
A351 Gr.CF8 |
| 2 |
閥瓣/DISC |
A351 Gr.CF8 |
| 3 |
閥桿/STEM |
A351 Gr.CF8 |
| 4 |
閥座/TEFLON SEAT |
PTFE |
GI手動高真空蝶閥采用標準：
|
設計制造 |
連接法蘭 |
檢驗與試驗 |
|
JB/T4079 91 |
JB/T919 GB/T6070 |
JB/T1079 JB/T6446 |

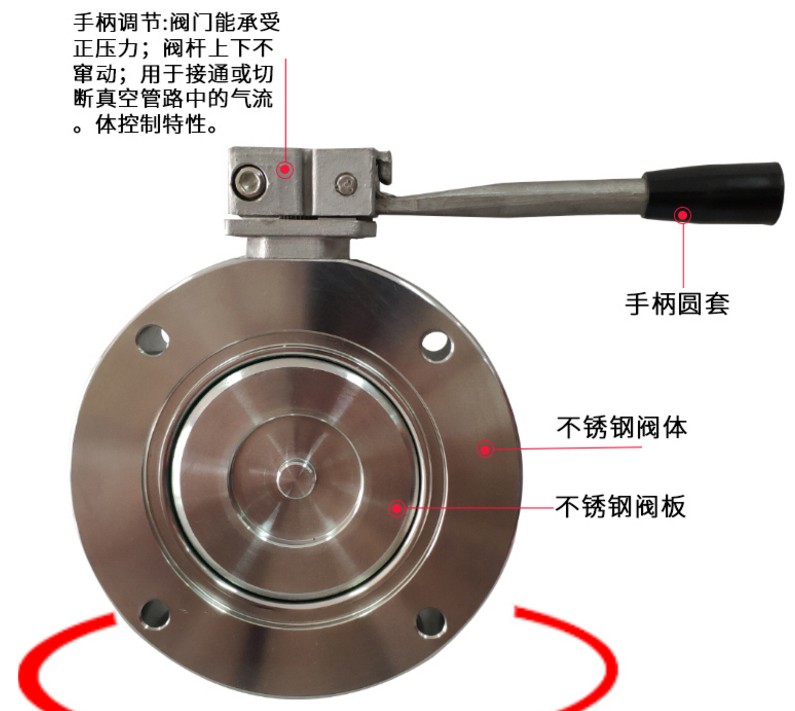

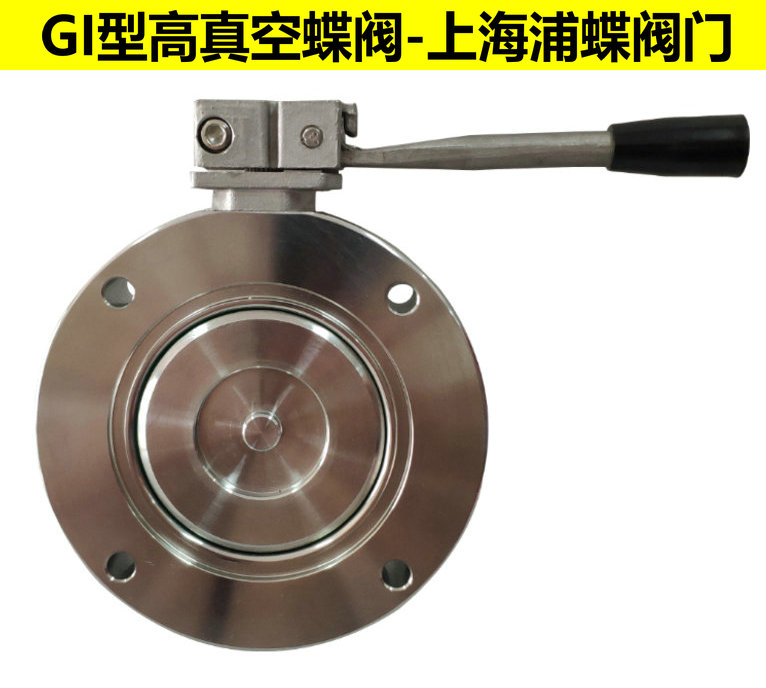

真空蝶閥,GI高真空蝶閥圖片：
真空蝶閥,GI高真空蝶閥尺寸圖：
售后訂購：
1：咨詢訂購產品需提供產品類別，型號，規格，材質種類，壓力等級，技術要求，也可提供產品的舊圖給客服人員，以便準確獲取報價及供貨周期；
2：浦蝶公司銷售產品均實行產品質量三包，質保期內包退、包換、保修；
3：產品參數、尺寸、圖片僅供用戶選型參考，如有特殊需求請及時提出，所有產品報價有效期為1個月（報價日起算），請及時確認溝通。 | |
