氣動對夾球閥,氣動對夾薄型球閥
閥門類型:氣動對夾球閥
閥門型號:Q671F
尺寸規格:DN15-200mm
安裝形式:對夾式,法蘭式
壓力等級:1.6-6.4MPa
主體材質:鑄鋼WCB,碳鋼CS,不銹鋼304,316等,
產品銘牌:浦蝶
氣動對夾球閥,氣動對夾薄型球閥連方式執行機構連接，具有結構緊湊、尺寸小、重量輕、摩擦阻力小、回差小、動作穩定可靠等優點。球芯通道形狀有矩形、V形及O形。是引進意大利技術進行國產化設計而發展出的新一代超短型球閥,該產品具有結構緊湊、體積小、重量輕、安裝方便等特點,廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。

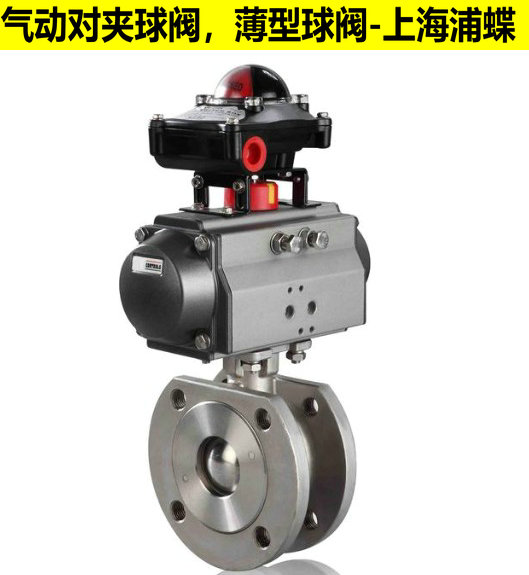

氣動對夾球閥,氣動對夾薄型球閥圖片：

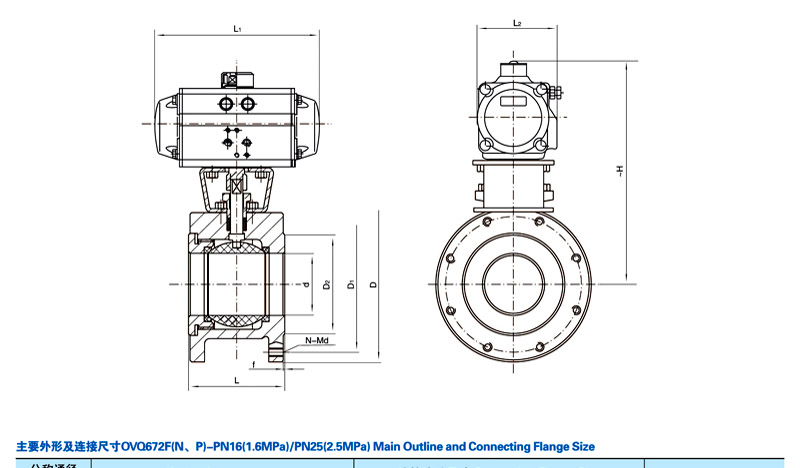

氣動對夾球閥,氣動對夾薄型球閥參數結構圖:
主要零件材料：
|
序號NO |
零件名稱 |
材質 |
|
1 |
閥體 |
不銹鋼CF8M/CF8 |
碳鋼WCB |
|
2 |
球 |
不銹鋼316/304 |
不銹鋼SS304 |
|
3 |
密封墊 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
4 |
閥桿 |
不銹鋼316/304 |
不銹鋼SS304 |
|
5 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
6 |
定位鎖 |
不銹鋼304 |
不銹鋼SS304 |
|
7 |
手柄 |
不銹鋼304 |
不銹鋼SS304 |
|
8 |
閥桿螺母 |
不銹鋼304 |
不銹鋼SS304 |
|
9 |
填料壓蓋 |
不銹鋼304 |
不銹鋼SS304 |
|
10 |
手柄套 |
塑料 |
塑料 |
|
11 |
密封瓶帽 |
不銹鋼316/304 |
不銹鋼SS304 |
|
12 |
墊圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
主要連接尺寸(單位：mm)
|
SIZE |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
21/2" |
3" |
4" |
5" |
6" |
8" |
|
d |
15 |
20 |
25 |
29 |
38 |
|
62 |
76 |
92 |
110 |
145 |
195 |
|
L |
32 |
38.5 |
45 |
55 |
62 |
72 |
95 |
120 |
145 |
200 |
225 |
275 |
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
280 |
335 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
|
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
155 |
185 |
210 |
265 |
|
H |
62 |
70 |
79 |
86 |
92 |
102 |
158 |
172 |
187 |
200 |
240 |
278 |
|
E |
110 |
125 |
135 |
150 |
150 |
180 |
250 |
300 |
350 |
650 |
840 |
1000 |
|
b |
14 |
14 |
16 |
16 |
18 |
20 |
22 |
24 |
24 |
26 |
26 |
28 |
|
z-d1 |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-23 |
12-20 |
|
f |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
氣動對夾球閥,氣動對夾薄型球閥安裝方法：
（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。
（3）準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
（5）本類閥應安裝在管道的水平方向或垂直方向。
（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
（7）與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
氣動對夾薄型球閥售后訂購：
1:咨詢訂購產品需提供產品類別,型號,規格,材質種類,壓力等級,技術要求,也可提供產品的舊圖給客服人員,以便準確獲取報價及供貨周期,
2:浦蝶公司銷售產品均實行產品質量三包,質保期內包退,包換,保修,
3:產品參數,尺寸,圖片僅供用戶選型參考,如有特殊需求請及時提出,所有產品報價有效期為1個月（報價日起算）,請及時確認溝通. |
