美標止回閥,旋啟式美標止回閥
閥門類型:美標止回閥
閥門型號:H44H/H44W
尺寸規格:1/2-24英寸
安裝形式:法蘭式
壓力等級:150-600LB
主體材質:鑄鋼WCB,碳鋼CS,不銹鋼304,316等,
產品銘牌:浦蝶
美標止回閥,旋啟式美標止回閥特點：
①產品的設計制造符合美國國家標準ANSIB16.34,美國石油學會標準API16D要求。
②閥瓣為旋啟式，流道直通，水平管道垂直管道均可安裝。
③搖桿銷軸采用內裝式結構，減少了外泄漏缺點。
④閥體閥蓋為螺栓連接，高壓情況下等級大于Class 600Lb,中法蘭采用內壓自密封結構，使得產品體積重量輕，密封可靠。
美標止回閥,旋啟式美標止回閥結構優點：
1、產品結構緊湊合理、密封可靠、性能優良。
2、體積小、重量輕。
3、適用范圍廣。
4、閥瓣關閉快速、動作靈敏。
5、關閉沖擊力小、不易產生水錘現象。
6、流道通暢、流體阻力小。
美標止回閥引用標準
設計與制造：API 6D
結構長度：ANSI B 16.10
法蘭標準：ANSI B 16.5a
對焊端尺寸：ANSI B 16.25
壓力檢驗：API 6D或API 598
美標止回閥,旋啟式美標止回閥壓力試驗
公稱壓力
PN(lb) |
強度試驗 |
水密封試驗 |
氣密封試驗 |
| MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
| 150 |
3.1 |
450 |
2.2 |
315 |
0.5-0.7 |
60-100 |
| 300 |
7.8 |
1125 |
5.6 |
815 |
| 600 |
15.3 |
2225 |
11.2 |
1630 |
| 900 |
23.1 |
3350 |
16.8 |
2440 |
| 1500 |
38.4 |
5575 |
28.1 |
4080 |
| 2500 |
64.6 |
9367 |
47.4 |
6873 |
美標止回閥,旋啟式美標止回閥主要零件材料
| 殼體 |
ASTM A216 WCB |
ASTM A351 CF8 |
| 閥瓣及支架 |
WCB |
CF8 |
CF8M |
Monel |
| 銷軸 |
F6a |
F304 |
F316 |
Monel |
F304 |
| 閥瓣表面 |
13Cr 13Cr STL |
304 STL |
316 STL |
Monel |
304 304 STL |
| 閥座表面 |
13Cr STL STL |
304 STL |
316 STL |
Monel |
304 304 STL |
| 殼體 |
ASTM A351 CF3 ASTM A351 CF8M ASTM A351 CF3M |
| 閥瓣及支架 |
| 銷軸 |
F304L F316L F316L |
| 閥瓣表面 |
304L 304L STL |
316 316 STL |
316L 316L STL |
| 閥座表面 |
304L STL STL |
316 STL STL |
316L STL STL |

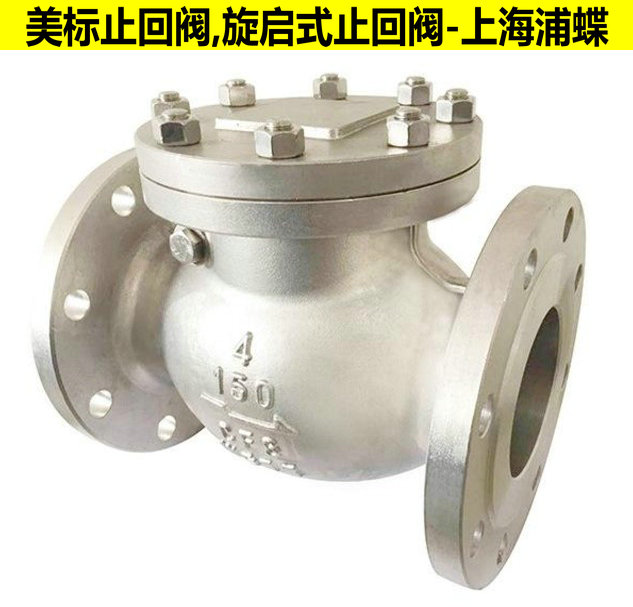

美標止回閥,旋啟式美標止回閥圖片：

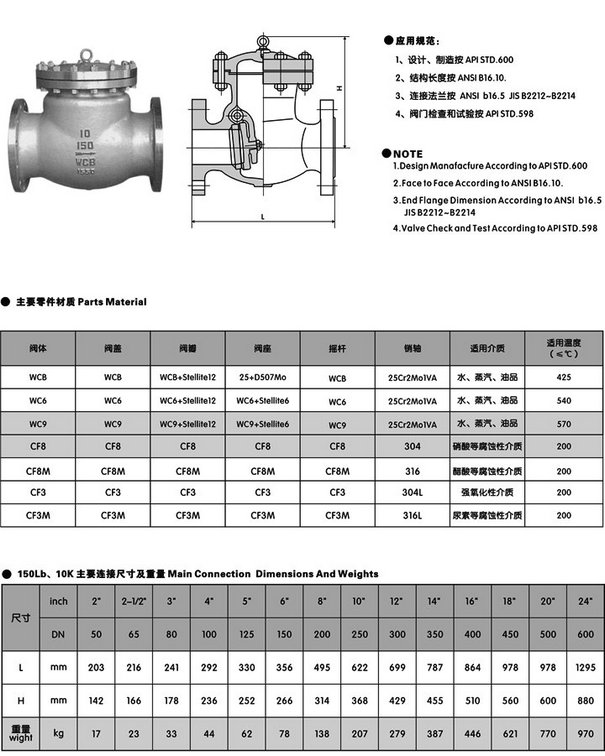

美標止回閥,旋啟式美標止回閥參數尺寸圖：
售后訂購：
1:咨詢訂購產品需提供產品類別,型號,規格,材質種類,壓力等級,技術要求,也可提供產品的舊圖給客服人員,以便準確獲取報價及供貨周期,
2:浦蝶公司銷售產品均實行產品質量三包,質保期內包退,包換,保修,
3:產品參數,尺寸,圖片僅供用戶選型參考,如有特殊需求請及時提出,所有產品報價有效期為1個月（報價日起算）,請及時確認溝通.
|
