浮球疏水閥,CS41H浮球式蒸汽疏水閥
閥門類型:浮球疏水閥
閥門型號:CS41H,CS11H
尺寸規格:DN15-150mm
安裝形式:法蘭式,螺紋式
壓力等級:1.6-4.0MPa
主體材質:鑄鋼WCB,碳鋼CS,不銹鋼304,316等,
產品銘牌:浦蝶
產品介紹：浮球疏水閥,CS41H浮球式蒸汽疏水閥是蒸汽系統中應用廣泛的蒸汽疏水閥之一，產品技術質量和制造工藝達到國際上同類產品的水平，能將蒸汽管道網及供熱設備中的凝結水及時排出，并組織蒸汽泄漏，該產品廣泛用于石油、化工、輕紡、印染、制藥、造紙、食品等工礦企業。
結構特點：1、能連續排水性能穩定，排水量大，漏氣率小，背壓率高。
2、不銹鋼空心自由浮球是閥門唯一的主要部件，采用不銹鋼高精度研磨的圓浮球，
3、內部零件，均為不銹鋼，抗腐蝕、耐磨損、使用壽命長。
浮球疏水閥,CS41H浮球式蒸汽疏水閥主要零部件
| 序號 |
名稱 |
材料 |
| 1 |
閥體 |
WCB |
| 2 |
浮球 |
304 |
| 3 |
封圈 |
2Cr13 |
| 4 |
尾螺 |
2Cr13 |
| 5 |
并冒 |
2Cr13 |
| 6 |
平墊圈 |
H62 |
| 7 |
平墊圈 |
H62 |
| 8 |
擋圈 |
65Mn |
| 9 |
濾網 |
304 |
| 10 |
螺母 |
45 |
| 11 |
螺柱 |
35CrMoA |
| 12 |
石墨封圈 |
304+石墨 |
| 13 |
閥蓋 |
A105 |
| 14 |
螺堵頭 |
2Cr13 |
| 15 |
閥座 |
Q235 |
| 16 |
磨合膨脹片 |
304 |
| 17 |
彈簧 |
304 |
| 18 |
保護套 |
304 |
浮球疏水閥,CS41H浮球式蒸汽疏水閥外形尺寸
產品型號
Produstion Type |
口徑 |
尺寸Dimensions |
| DN |
L |
H |
D |
D1 |
D2 |
b |
f |
Z-φd |
CS41H-16C、25 C、40C
CS41H-16 B、25 B、40B |
15 |
195 |
195 |
95 |
65 |
45 |
14 |
2 |
4-φ14 |
| 20 |
195 |
200 |
105 |
75 |
55 |
14 |
2 |
4-φ14 |
| 25 |
215 |
225 |
115 |
85 |
65 |
14 |
2 |
4-φ14 |
CS41H-16C、25 C、40C
CS41H-16D、25 D、40D |
25 |
270 |
245 |
115 |
85 |
65 |
14 |
2 |
4-φ14 |
| 32 |
270 |
250 |
135 |
100 |
78 |
16 |
2 |
4-φ18 |
| 40 |
280 |
290 |
145 |
110 |
85 |
16 |
3 |
4-φ18 |
| 50 |
290 |
300 |
160 |
125 |
100 |
16 |
3 |
4-φ18 |
CS41H-16C、25C
CS41H-16F、25F |
50 |
410 |
380 |
160 |
125 |
100 |
16 |
3 |
4-φ18 |
| 65 |
410 |
380 |
180 |
145 |
120 |
18 |
3 |
4-φ18 |
| 80 |
430 |
420 |
195 |
160 |
135 |
20 |
3 |
8-φ18 |
| 100 |
430 |
440 |
215 |
180 |
155 |
20 |
3 |
8-φ18 |
| 125 |
480 |
510 |
245 |
210 |
185 |
22 |
3 |
8-φ18 |
| 150 |
480 |
510 |
280 |
240 |
210 |
24 |
3 |
8-φ23 |

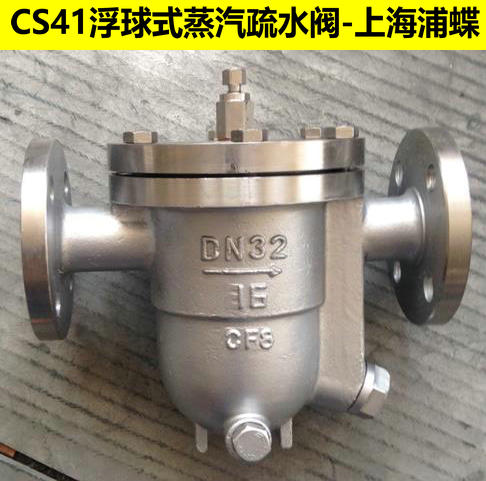

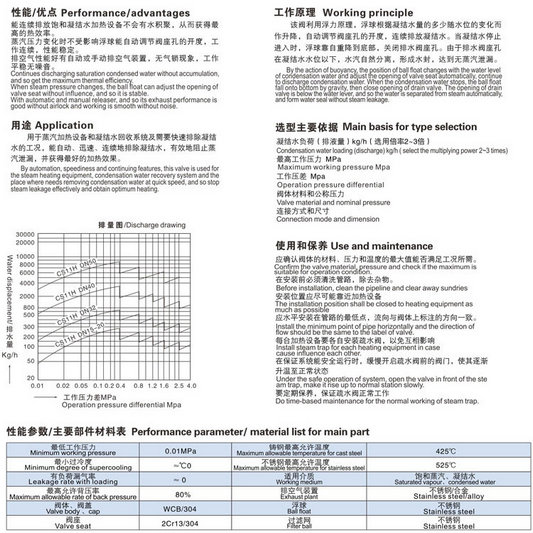

浮球疏水閥,CS41H浮球式蒸汽疏水閥圖片：

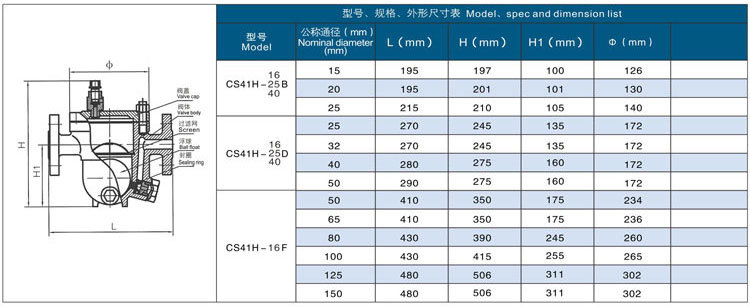

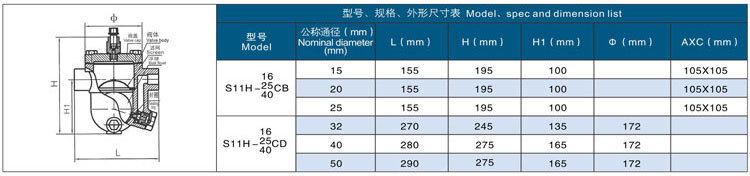

浮球疏水閥,CS41H浮球式蒸汽疏水閥參數尺寸圖：

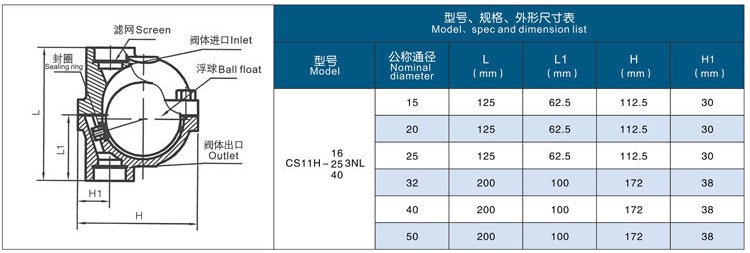

立式浮球疏水閥,CS41H浮球式蒸汽疏水閥尺寸圖：
售后訂購：
1:咨詢訂購產品需提供產品類別,型號,規格,材質種類,壓力等級,技術要求,也可提供產品的舊圖給客服人員,以便準確獲取報價及供貨周期,
2:浦蝶公司銷售產品均實行產品質量三包,質保期內包退,包換,保修,
3:產品參數,尺寸,圖片僅供用戶選型參考,如有特殊需求請及時提出,所有產品報價有效期為1個月（報價日起算）,請及時確認溝通. |
