氧氣球閥,氧氣專用球閥
閥門類型:氧氣球閥
閥門型號:QY341F,QY347F
尺寸規格:DN15-600mm
安裝形式:法蘭式
壓力等級:1.6-4.0MPa
主體材質:鑄鋼WCB,碳鋼CS,不銹鋼304,316等,
產品銘牌:浦蝶
氧氣球閥,氧氣專用球閥是為冶金行業在常溫下輸送氧氣的需要而研制開發的特殊閥門。采用優質材料，先進結構，特殊工藝和檢測手段，使該類球閥與原冶金企業用的銅截止閥比較有啟閉迅速、靈活、密封可靠、結構緊湊、流阻特小等優點。根據氧氣輸送的特殊性，該球閥設計有防靜電，耐火結構，各零部件在裝配中嚴格進行脫脂處理。閥體等部件選用優質不銹鋼并經酸洗、鈍化，檢查和試驗用不含任何油脂的純凈自來水進行高壓密封試驗，用0.6Mpa氣體做泄漏試驗，閥門應無泄漏；經上述特殊工藝處理，此類球閥不僅操作快速靈便，流阻小，安全可靠，而且使用壽命長（密封副沖刷�。�。
氧氣球閥,氧氣專用球閥設計制造規范:
|
名稱系列 |
API 系列 |
GB 系列 |
|
基本設計規范 |
API 6D |
GB/T12237 |
|
壓力溫度等級 |
ANSI B16.34 |
GB/T9131 |
|
結構長度 |
ANSI B16.10 |
GB/T12221 |
|
法蘭型式與尺寸 |
ANSI B16.5 |
JB/T79 |
|
檢驗與試驗 |
API 598 |
JB/T9092 |
氧氣球閥,氧氣專用球閥結構特點：
1 雙阻塞與排放
固定球閥采用彈簧預緊浮動閥座，無論閥門處于全開或全關狀態時，上下游側的閥座使流體阻斷，閥體中腔滯留物通過排放閥排泄。
2 自動泄壓
閥門體腔停留介質溫度升高而引起異常升壓時，不需通過安全閥，而僅靠閥座功能就可自動泄壓，這對保證閥門在輸送液體介質時的安全性非常重要。
3 防火安全
閥門都具備防火安全功能，其設計、制造均嚴格遵循API 607和API 6FA 規范要求，并通過權威機構試驗驗證。
4 密封緊急救護
由于介質中的異物或火災造成閥座密封意外失效，注脂閥提供了與注脂槍的快速連接，方便快捷地將密封脂注入到閥座密封部位，緩解泄漏。
5 可靠的閥桿密封和低操作力矩
除了設置標準密封套圈外，填料壓蓋上也設置了“O”型密封圈，雙重密封保證了閥桿密封的可靠性；增設的石墨填料和密封脂注入使火災后的閥桿泄漏降至最低。閥桿滑動軸承和止推軸承使閥門操作輕便。
6 全通徑或縮徑
可根據需要選用全通徑或縮徑結構。全通徑閥門流量孔徑與管線內徑一致,便于管線清掃。
7 閥桿加長
根據安裝或操作的需要，可對閥門閥桿進行加長。加長桿球閥，特別適用于城市煤氣等需要埋地鋪設管線的場合。加長閥桿尺寸按客戶需要確定。
8 操作靈活
采用具有小摩擦系數和良好自潤滑性的特氟�。═EFLON）閥座和閥桿軸承，大大地減少了閥門的操作扭矩。因此即使在沒有提供密封潤滑脂的情形下，也能夠長期靈活自如地對閥門進行操作。
產品應用
① 化工、石油化工生產中的弱腐蝕性物料，如：水、氨、氧、油品、烴類等。
② 化工生產中的腐蝕性物料，如：燒堿、純堿、濃稀硫酸、碳酸、醋酸、酯酸等。
③ 制冷中的低溫物料，如：液甲烷、液氨、液氧和各種冷劑。
④ 輕工食品、制藥生產中衛生要求的物料，如：啤酒、飲料、乳制品、糧漿等。
氧氣球閥,氧氣專用球閥主要性能規范
| 公稱壓力 |
1.6 |
2.5 |
4.0 |
| 水壓強度試驗壓力Mpa |
2.4 |
3.75 |
6.0 |
| 水壓密封試驗壓力Mpa |
1.76 |
2.75 |
4.4 |
| 氣壓強度試驗壓力Mpa |
1.76 |
2.75 |
4.4 |
| 氣壓密封試驗壓力Mpa |
1.76 |
2.75 |
4.4 |
| 工作壓力Mpa |
1.6 |
2.5 |
4.0 |
| 工作溫度 |
-20~150℃ |
| 適用介質 |
氧氣,氮?dú)?空氣等 |
主要零件材料
| 零件名稱 |
殼體 |
球體 |
閥桿 |
手柄 |
墊片,填料密封圈 |
| 材料 |
16-4硅黃銅 |
不銹鋼或銅合金 |
不銹鋼 |
碳鋼 |
聚四氟乙烯 |

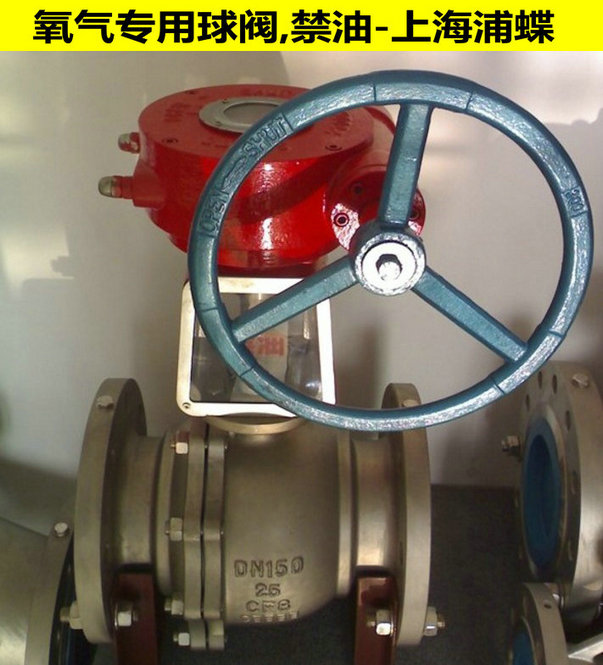

氧氣球閥,氧氣專用球閥圖片:

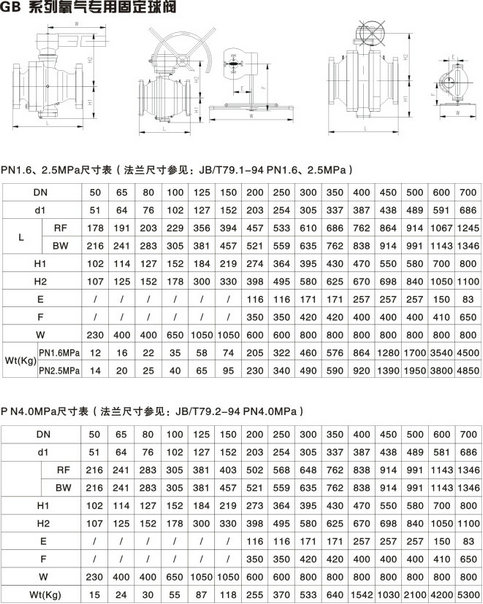

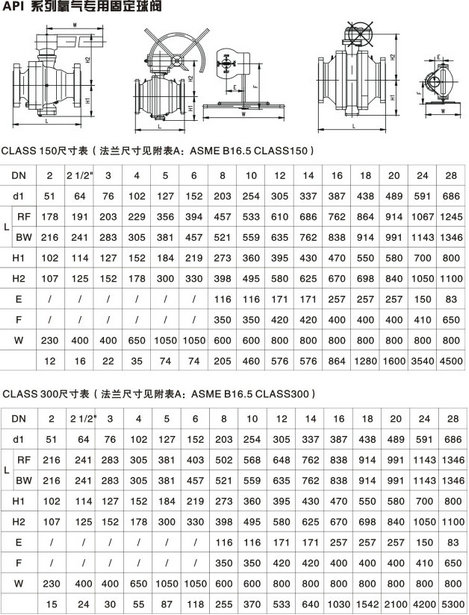

氧氣球閥,氧氣專用球閥參數:
售后訂購：
1:咨詢訂購產品需提供產品類別,型號,規格,材質種類,壓力等級,技術要求,也可提供產品的舊圖給客服人員,以便準確獲取報價及供貨周期,
2:浦蝶公司銷售產品均實行產品質量三包,質保期內包退,包換,保修,
3:產品參數,尺寸,圖片僅供用戶選型參考,如有特殊需求請及時提出,所有產品報價有效期為1個月（報價日起算）,請及時確認溝通. |
