先導式減壓閥,Y43F先導活塞式減壓閥
閥門類型:先導活塞式減壓閥
閥門型號:Y43F
尺寸規格:DN15-500mm
安裝形式:法蘭式
壓力等級:M1.6-16Pa
主體材質:鑄鋼WCB,碳鋼CS,不銹鋼304,316等,
產品銘牌:浦蝶
先導式減壓閥,Y43F先導活塞式減壓閥由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
先導式減壓閥,Y43F先導式減壓閥本產品主要用于氣體管路，如蒸汽、空氣、氮氣、氧氣、氫氣、煤氣、液化氣、天然氣等氣體。
先導式減壓閥,Y43F先導活塞式減壓閥性能范圍
| 公稱壓力（MPa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
| 殼化試驗壓力（Mpa） |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
| 密封試驗壓力（Mpa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
| 最高進口壓力（Mpa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
| 出口壓力范圍（Mpa） |
1.0-1.0 |
0.1-1.6 |
0.1-2.5 |
0.5-3.5 |
0.5-35 |
0.5-45 |
| 壓力特性偏差（Mpa）△P2P |
GB12246-1989 |
| 流量特性偏差（Mpa）△P2G |
GB12246-1989 |
| 最小壓差（Mpa） |
0.15 |
0.15 |
0.2 |
0.4 |
0.8 |
1.0 |
| 滲漏量 |
GB12245-1989 |
| 標準 |
其他非標定制 |
減壓閥流量系數(Cv)
| DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
| Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
400 |
570 |
780 |
1020 |
1500 |
Y43F先導活塞式減壓閥零件材料
| 零件名稱 |
零件材料 |
| 閥體閥蓋底蓋 |
WCB/或不銹鋼 |
| 閥座閥盤 |
2Cr13/或不銹鋼 |
| 缸套 |
2Cr13/銅合金/或不銹鋼 |
| 活塞 |
合金鑄鐵/或不銹鋼 |
| 導閥座導閥桿 |
2Cr13/或不銹鋼 |
| 主閥彈簧 |
1Cr18Ni9Ti/或不銹鋼 |
| 導閥主彈簧 |
50CrVA/或不銹鋼 |
| 調節彈簧 |
60Si12Mn/或不銹鋼 |

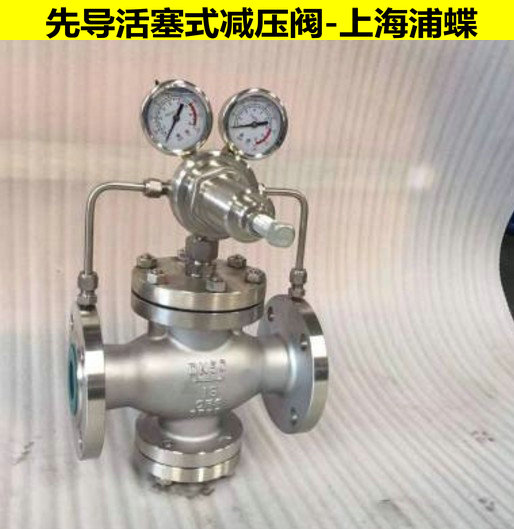

Y43F先導活塞式減壓閥圖片:
先導式減壓閥,Y43F先導活塞式減壓閥參數尺寸圖：
售后訂購：
1:咨詢訂購產品需提供產品類別,型號,規格,材質種類,壓力等級,技術要求,也可提供產品的舊圖給客服人員,以便準確獲取報價及供貨周期,
2:浦蝶公司銷售產品均實行產品質量三包,質保期內包退,包換,保修,
3:產品參數,尺寸,圖片僅供用戶選型參考,如有特殊需求請及時提出,所有產品報價有效期為1個月（報價日起算）,請及時確認溝通. |
