氮氣減壓閥,不銹鋼YK43F氮氣減壓閥
閥門類型:氮氣減壓閥
閥門型號:YK43F
尺寸規格:DN15-500mm
安裝形式:法蘭式
壓力等級:1.6-32MPa
主體材質:鑄鋼WCB,碳鋼CS,不銹鋼304,316等,
產品銘牌:浦蝶
氮氣減壓閥,不銹鋼YK43F氮氣減壓閥無需外加能源，利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。具有動作靈敏，密封性好，壓力設定點波動力小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。一種自動降低管路工作壓力的專門裝置,它可將閥前管路較高的液體壓力減少至閥后管路所需的水平。氣體減壓閥是通過調節將使進口壓力降低至某一需要的出口壓力,當進口壓力與流量有變化時,靠截肢本身能量可自動保持出口壓力在一定范圍內本產品主要用于氣體管路，如煤氣、空氣、氮氣、氧氣、氫氣、液化氣、天然氣等氣體。
本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
氮氣減壓閥,不銹鋼YK43F氮氣減壓閥性能范圍
|
公稱壓力（MPa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
殼化試驗壓力（Mpa） |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
|
密封試驗壓力（Mpa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
最高進口壓力（Mpa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
出口壓力范圍（Mpa） |
1.0-1.0 |
0.1-1.6 |
0.1-2.5 |
0.5-3.5 |
0.5-35 |
0.5-45 |
|
壓力特性偏差（Mpa）△P2P |
GB12246-1989 |
|
流量特性偏差（Mpa）△P2G |
GB12246-1989 |
|
最小壓差（Mpa） |
0.15 |
0.15 |
0.2 |
0.4 |
0.8 |
1.0 |
|
滲漏量 |
GB12245-1989 |
|
其他標準 |
其他非標定制 |
減壓閥流量系數(Cv)
| DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
| Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
400 |
570 |
780 |
1020 |
1500 |
主要零件材料
|
零件名稱 |
零件材料 |
|
閥體閥蓋底蓋 |
WCB/或不銹鋼 |
|
閥座閥盤 |
2Cr13/或不銹鋼 |
|
缸套 |
2Cr13/銅合金/或不銹鋼 |
|
活塞 |
合金鑄鐵/或不銹鋼 |
|
導閥座導閥桿 |
2Cr13/或不銹鋼 |
|
主閥彈簧 |
1Cr18Ni9Ti/或不銹鋼 |
|
導閥主彈簧 |
50CrVA/或不銹鋼 |
|
調節彈簧 |
60Si12Mn/或不銹鋼 |

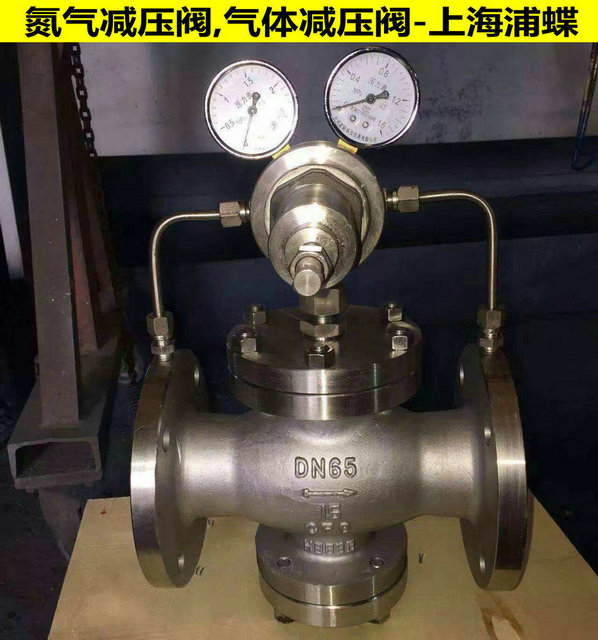

氮氣減壓閥,不銹鋼YK43F氮氣減壓閥圖片:

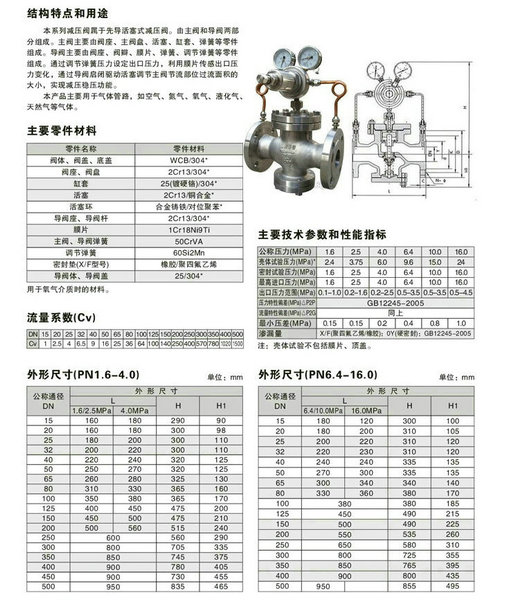

氮氣減壓閥,不銹鋼YK43F氮氣減壓閥技術參數尺寸圖:
售后訂購：
1:咨詢訂購產品需提供產品類別,型號,規格,材質種類,壓力等級,技術要求,也可提供產品的舊圖給客服人員,以便準確獲取報價及供貨周期,
2:浦蝶公司銷售產品均實行產品質量三包,質保期內包退,包換,保修,
3:產品參數,尺寸,圖片僅供用戶選型參考,如有特殊需求請及時提出,所有產品報價有效期為1個月（報價日起算）,請及時確認溝通.
|
