雙向壓蝶閥,雙向壓法蘭蝶閥
閥門類型:雙向壓蝶閥
閥門型號:DS373H,DS343H
尺寸規格:DNm50-1400m
安裝形式:對夾式,法蘭式
壓力等級:1.0-6.4MPa
主體材質:鑄鋼WCB,碳鋼CS,不銹鋼304,316等,
產品銘牌:浦蝶
雙向壓蝶閥,雙向壓法蘭蝶閥采用了“斜置橢圓蝶板徑向動平衡密封系統”可靠地實現了蝶閥密封零泄漏，是真正具有國際領先水平的高科技新產品。該產品成批生產后，創造了良好的經濟效益和和社會效益，并被國內外廣大用戶選用，深受歡迎。
雙向壓蝶閥,雙向壓法蘭蝶閥結構特點
該蝶閥在蝶板啟閉過程中，實現了蝶板密封圈和閥座密封面之間的無摩擦、卡擠，密封面上的壓力角大于摩擦角，采用了“徑向動平衡密封系”設計，是蝶板開啟阻力極低。啟閉過程中蝶板密封面沿360°圓周各點可以瞬間快速完成，逐點接觸和逐點脫離，快速準確實現關閉接觸自動相吻合的密封動作。全金屬硬密封蝶閥由于密封面采用整體金屬密封，經過高精度機械加工行程橢圓形截面密封環，它與閥座金屬密封面組成密封副。這種密封結構，在高壓下不產生塑性變形，在高溫或低溫下，不存在沖壓應力、焊接應力、彈性退火或咬壞脆裂現象，徹底解決了傳統蝶閥密封面結構不合理引起泄露、大大提高了閥門密封性能可靠性。
雙向壓蝶閥,雙向壓法蘭蝶閥適用范圍
本閥門適用于高、中、低，高溫、低溫的管道中作閉路密封裝置、節流裝置和調節裝置。廣泛用于石油、化工、冶金、礦山、電力、能源、交通、農田、水力、建筑等行業。特別適用密封性較為嚴格的工況，例如煤氣管道上，也適用于水、蒸汽、油品、空氣、電力、塵氣、酸類等腐蝕性介質。

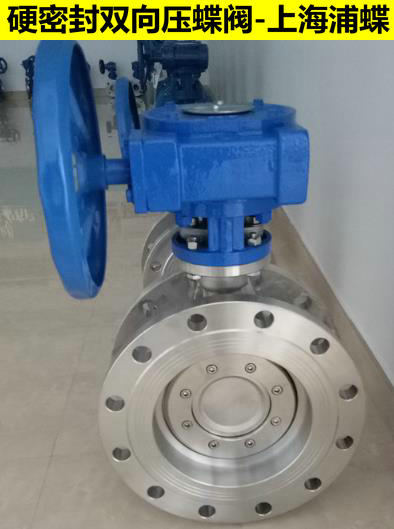

雙向壓蝶閥,雙向壓法蘭蝶閥圖片：
采用標準
|
設計標準 |
GB/T12238-1989；JB/T8527-1997 |
|
法蘭連接尺寸 |
GB/T9113.1-2000；GB/T9113.2-2000 GB/T9115.1-2000；GB/T9115.2-2000 |
|
結構長度 |
GB/T12221-1989 |
|
壓力試驗 |
GB/T13927-1992；JB/T9092-1999 |
主要技術參數
|
公稱通徑 |
DN（mm） |
50～1200 |
|
公稱壓力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
適用介質 |
空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等 |
|
驅動方式 |
蝸桿蝸輪傳動、氣傳動、電傳動 |
|
適用溫度 |
碳鋼:-29℃～425℃ 不銹鋼-40℃～600℃ |
主要零件材料
|
零件名稱 |
材料 |
|
閥體 |
鑄鐵、不銹鋼、鉻鉬鋼、合金鋼 |
|
蝶板 |
鑄鋼、合金鋼、不銹鋼、鉻鉬鋼 |
|
密封圈 |
不銹鋼與耐高溫石棉板組合成多層次 |
|
閥桿 |
2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
|
軸承 |
奧氏體不銹鋼、304氮化 |
|
填料 |
柔性石墨 |
主要外形連接尺寸
|
公稱通徑 |
結構長度 |
外形尺寸 |
連接尺寸(標準值) |
|
L |
H |
D343H |
PN0.6MPa |
PN1.0MPa |
PN1.6MPa |
|
毫米 |
英寸 |
法蘭 |
對夾 |
H1 |
A1 |
B1 |
D |
D1 |
Z-d |
D |
D1 |
Z-d |
D |
D1 |
Z-d |
|
50 |
2 |
108 |
43 |
112 |
350 |
180 |
200 |
140 |
110 |
4-14 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
|
65 |
21/2 |
112 |
46 |
115 |
370 |
180 |
200 |
160 |
130 |
4-14 |
185 |
145 |
4-18 |
185 |
145 |
4-18 |
|
80 |
3 |
114 |
64 |
120 |
380 |
180 |
200 |
190 |
150 |
4-18 |
200 |
160 |
8-18 |
200 |
160 |
8-18 |
|
100 |
4 |
127 |
64 |
138 |
420 |
180 |
200 |
210 |
170 |
4-18 |
220 |
180 |
8-18 |
220 |
180 |
8-18 |
|
125 |
5 |
140 |
70 |
164 |
460 |
180 |
200 |
240 |
200 |
8-18 |
250 |
210 |
8-18 |
250 |
210 |
8-18 |
|
150 |
6 |
140 |
76 |
175 |
555 |
270 |
280 |
265 |
225 |
8-18 |
285 |
240 |
8-22 |
285 |
240 |
8-22 |
|
200 |
8 |
152 |
89 |
208 |
605 |
270 |
280 |
320 |
280 |
8-18 |
340 |
295 |
8-22 |
340 |
295 |
12-22 |
|
250 |
10 |
165 |
114 |
243 |
680 |
270 |
280 |
375 |
335 |
12-18 |
395 |
350 |
12-22 |
405 |
355 |
12-26 |
|
300 |
12 |
178 |
114 |
283 |
800 |
380 |
420 |
400 |
395 |
12-22 |
445 |
400 |
12-22 |
460 |
410 |
12-26 |
|
350 |
14 |
190 |
127 |
310 |
835 |
380 |
420 |
490 |
445 |
12-22 |
505 |
460 |
16-22 |
520 |
470 |
16-26 |
|
400 |
16 |
216 |
140 |
340 |
915 |
450 |
470 |
540 |
495 |
16-22 |
565 |
515 |
16-26 |
580 |
525 |
16-30 |
|
450 |
18 |
222 |
152 |
380 |
960 |
480 |
490 |
595 |
550 |
16-22 |
615 |
565 |
20-26 |
640 |
585 |
20-30 |
|
500 |
20 |
229 |
152 |
410 |
1020, |
480 |
490 |
645 |
600 |
20-22 |
670 |
620 |
20-26 |
715 |
650 |
20-33 |
|
600 |
24 |
267 |
154 |
470 |
1225 |
480 |
490 |
755 |
705 |
20-26 |
780 |
725 |
20-30 |
840 |
770 |
20-36 |
|
700 |
28 |
292 |
165 |
550 |
1355 |
640 |
660 |
860 |
810 |
24-26 |
895 |
840 |
24-30 |
910 |
840 |
24-36 |
|
800 |
32 |
318 |
190 |
640 |
1470 |
640 |
660 |
975 |
920 |
24-30 |
1015 |
950 |
24-33 |
1025 |
950 |
24-39 |
|
900 |
36 |
330 |
203 |
710 |
1545 |
750 |
860 |
1075 |
1020 |
24-30 |
1115 |
1050 |
28-33 |
1125 |
1050 |
28-39 |
|
1000 |
40 |
410 |
216 |
770 |
1795 |
850 |
900 |
1175 |
1120 |
28-30 |
1230 |
1160 |
28-36 |
1255 |
1170 |
28-42 |
|
1200 |
48 |
470 |
254 |
890 |
1965 |
850 |
900 |
1405 |
1340 |
32-33 |
1455 |
1380 |
32-39 |
1485 |
1390 |
32-48 |

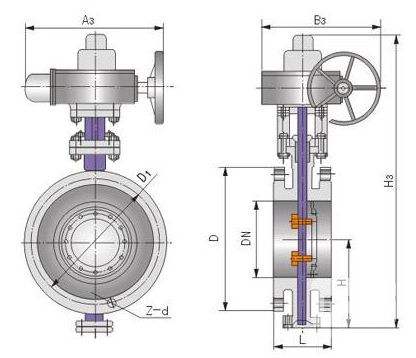

雙向壓蝶閥,雙向壓法蘭蝶閥技術圖紙：
售后訂購：
1:咨詢訂購產品需提供產品類別,型號,規格,材質種類,壓力等級,技術要求,也可提供產品的舊圖給客服人員,以便準確獲取報價及供貨周期,
2:浦蝶公司銷售產品均實行產品質量三包,質保期內包退,包換,保修,
3:產品參數,尺寸,圖片僅供用戶選型參考,如有特殊需求請及時提出,所有產品報價有效期為1個月（報價日起算）,請及時確認溝通. |
