渦輪球閥,Q341蝸輪傳動球閥
閥門類型:渦輪球閥
閥門型號:Q341F/H/Y,Q347F/H/Y
尺寸規格:DN15-1000mm
安裝形式:法蘭式
壓力等級:1.6-10MPa
主體材質:鑄鋼WCB,碳鋼CS,不銹鋼304,316等,
產品銘牌:浦蝶
渦輪球閥,Q341F蝸輪傳動球閥概述：
渦輪球閥在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。在各種閥門中，球閥的流動阻力，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。
渦輪球閥,Q341F蝸輪傳動球閥
閥體材質:WCB、CF8、CF8M、CF3、CF3M
執行標準:
1.設計、制造按GB12237.89的規定。
2.連接端法蘭尺寸和密封形式按GB9113.3~GB911311-89的規定。
3.結構長度按JB1686.75或JB12221.894的規定。
4.閥門檢查和試驗按ZBJ16006.90規定。
渦輪球閥,Q341蝸輪傳動球閥技術規范：
|
設計依據 |
國標系列 |
美標系列 |
|
設計標準 |
GB/T12237 |
AP16D |
ANSI B16.34 |
|
法蘭連接結構長度 |
GB/T12221 |
AP16D |
ANSI B16.10 |
|
結構長度(焊接) |
GB/T15188.1 |
AP16D |
ANSI B16.10 |
|
連接法蘭 |
GB/T9113
JB/T79
Hg20592 |
ANSI B16.5、B16.47 |
|
對焊端 |
GB/T12224 |
ANSI B16.25 |
|
試驗和檢驗 |
GB/T9092 |
AP16D |
AP1598 |
主要外形及連接尺寸：
|
公稱通徑 |
15 |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
d1 |
13 |
19 |
25 |
38 |
64 |
64 |
76 |
102 |
127 |
152 |
203 |
|
L |
108 |
117 |
127 |
165 |
191 |
191 |
203 |
229 |
356 |
394 |
457 |

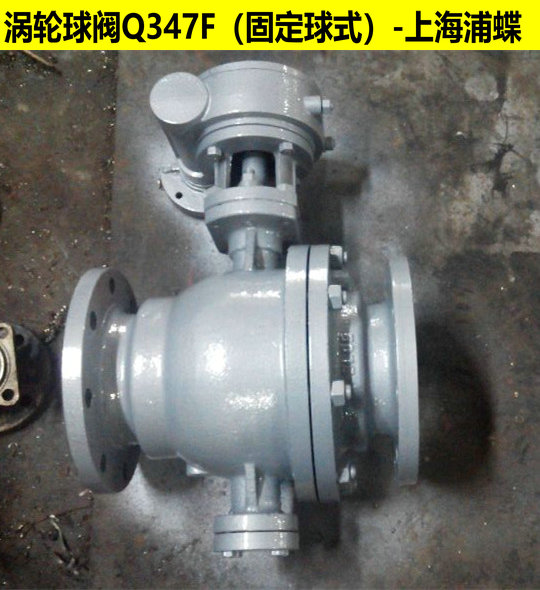

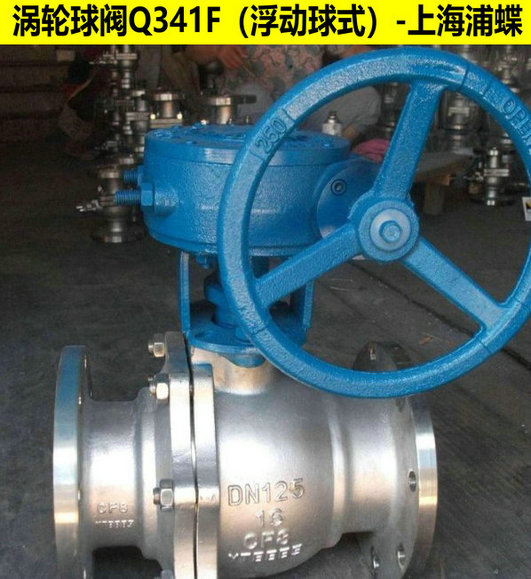

渦輪球閥,Q341蝸輪傳動球閥圖片：
售后訂購：
1:咨詢訂購產品需提供產品類別,型號,規格,材質種類,壓力等級,技術要求,也可提供產品的舊圖給客服人員,以便準確獲取報價及供貨周期,
2:浦蝶公司銷售產品均實行產品質量三包,質保期內包退,包換,保修,
3:產品參數,尺寸,圖片僅供用戶選型參考,如有特殊需求請及時提出,所有產品報價有效期為1個月（報價日起算）,請及時確認溝通. |
