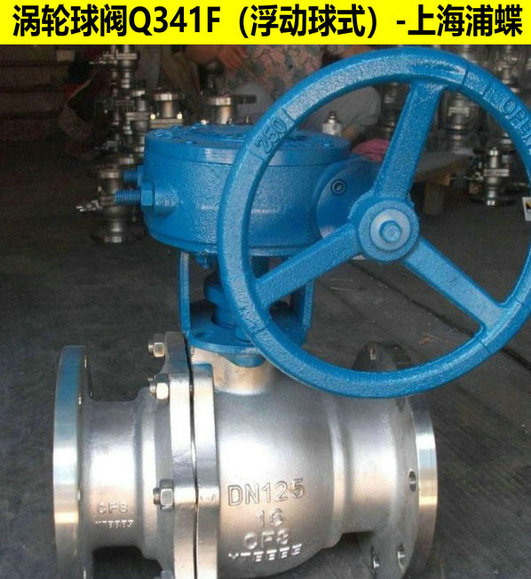

渦輪法蘭球閥Q341F-16C優質貨源供應出售，本產品能滿足多種工藝參數要求，產品種類規格齊全，具有多種產品型號可選,主體材料多樣,可按實際工作壓力，工作環境，工藝參數定做,以下為該產品的圖文信息：
產品型號：Q341F
產品口徑：DN50-DN200
產品壓力：1.0-10.0Mpa
產品材質：鑄鋼、不銹鋼、合金鋼等
1.概述：
渦輪法蘭球閥Q341F-16C是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。
在各種閥門中，球閥的流動阻力最小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。
球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。 2.【渦輪法蘭球閥Q341F-16C】主要零件材料: 序號
NO | 零件名稱 | 材質 | GB | ASTM | 1 | 閥體 | WCB | A2116-WCB | 2 | 密封圈 | PTFE | PTFE | 3 | 球體 | 1C18Ni9Ti | SS304 | 4 | 螺母 | 35 | A194-2H | 5 | 螺柱 | 35CrMoA | A193-B7 | 6 | 石體 | WCB | A216-WCB | 7 | 墊片 | 柔性石墨+不銹鋼 | B12.10-304F/.G | 8 | 填料 | PTFE | PTFE | 9 | 填料壓蓋 | WCB | A2116-WCB | 10 | 定位片 | 25 | A105 | 11 | 擋圈 | 65Mn | AISI 1066 | 12 | 手柄 | K33 | A47-667
Gr.32510 | 13 | 閥桿 | 1Cr33 | A276-410 | 14 | 螺釘 | 35 | A193-B7 | 15 | 止推墊片 | PTFE | PTFE |
3.【渦輪法蘭球閥】技術規范: 設計依據 | 國標系列 | 美標系列 | 設計標準 | GB/T12237 | AP16D | ANSI B16.34 | 法蘭連接結構長度 | GB/T12221 | AP16D | ANSI B16.10 | 結構長度(焊接) | GB/T15188.1 | AP16D | ANSI B16.10 | 連接法蘭 | GB/T9113
JB/T79
Hg20592 | ANSI B16.5、B16.47 | 對焊端 | GB/T12224 | ANSI B16.25 | 試驗和檢驗 | GB/T9092 | AP16D | AP1598 |
4.【渦輪法蘭球閥】主要外形尺寸: 公稱通徑 | 15 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | d1 | 13 | 19 | 25 | 38 | 64 | 64 | 76 | 102 | 127 | 152 | 203 | L | 108 | 117 | 127 | 165 | 191 | 191 | 203 | 229 | 356 | 394 | 457 |
【渦輪法蘭球閥Q341F-16C】【價格】【更多參數和供應信息請來電詳詢】 |
