內螺紋球閥,Q11F不銹鋼內螺紋球閥
閥門類型:內螺紋球閥
閥門型號:Q11F
尺寸規格:DN8-100mm
安裝形式:螺紋式
壓力等級:1.0-6.3MPa
主體材質:鑄鋼WCB,碳鋼CS,不銹鋼304,316等,
產品供應商:上海浦蝶
Q11F不銹鋼內螺紋球閥壓力范圍是PN16～PN63公斤,適用于工作溫度 -29～180℃（密封圈為增強聚四氟）或 -29～300℃（密封圈為對位聚苯）的各種管路上，用于截斷或接通管路中的介質，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
產品用途與性能規范：
1、Q11F內螺紋球閥廣泛適用于食品、環保、冶金、石油化工等管路系統中，具有調節管路流量及截流等功能。
2、該閥根據閥體、密封材料的不同可適用于工作溫度-30～380℃的蒸汽、石油或一般腐蝕性流體介質管路上，作為控制介質的啟閉機構。
內螺紋球閥,Q11F不銹鋼內螺紋球閥產品特征
| 公稱壓力 |
適用介質 |
適用穩定范圍 |
螺紋類型 |
| 1.6-6.4MPa |
水、油、氣及某些腐蝕性液體（W。O。G） |
-20～232℃～350℃ |
G。NPT。BSPT。BSP。DI259/2999 |
Q11F不銹鋼內螺紋球閥主要技術參數
| 公稱通徑 |
DN（mm） |
6～100mm |
| 公稱壓力 |
PN（MPa） |
2.5 |
4.0 |
6.4 |
| 試驗壓力 |
強度試驗壓力 |
3.8 |
6.0 |
9.6 |
| 高密封試驗壓力 |
3.0 |
4.8 |
7.6 |
| 低壓氣密封試驗壓力 |
0.6 |
0.6 |
0.6 |
| 適用介質 |
水、蒸汽、油品、酸類腐蝕性等。 |
| 適用溫度 |
< 150℃（PTFE） < 300℃（PLL） |
Q11F不銹鋼內螺紋球閥主要零件材料
| NO |
零件名稱 |
PART NAME |
材料（MATERIAL） |
| 1 |
閥體 |
Body |
CF8M CF8 WCB |
| 2 |
閥蓋 |
Cap |
CF8M CF8 WCB |
| 3 |
閥座 |
Seat |
RPTFE |
| 4 |
球 |
Ball |
SS304 SS316 |
| 5 |
密封墊 |
Seal Gasket |
PTFE |
| 6 |
閥桿密封 |
Stem Seal |
PTFE |
| 7 |
閥桿 |
Stem |
SS316 |
| 8 |
閥桿填料 |
Stem Packing |
PTFE |
| 9 |
填料壓蓋 |
Packing gland |
SS304 |
| 10 |
彈性墊圈 |
Spring washer |
SS301 |
| 11 |
手柄 |
Handle |
SS304 |
| 12 |
螺母 |
Stem Nut |
SS304 |

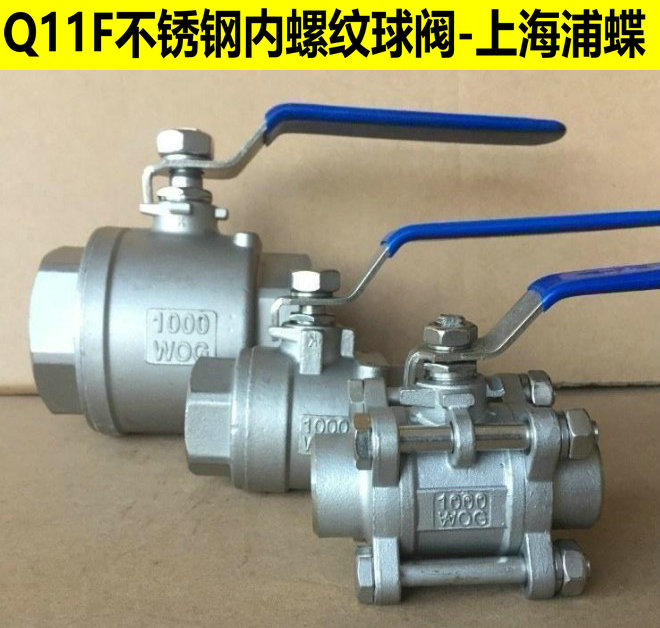

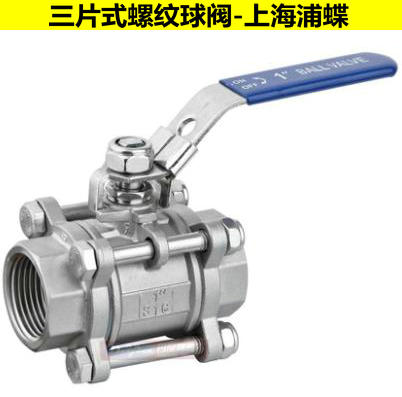

Q11F不銹鋼內螺紋球閥圖片：

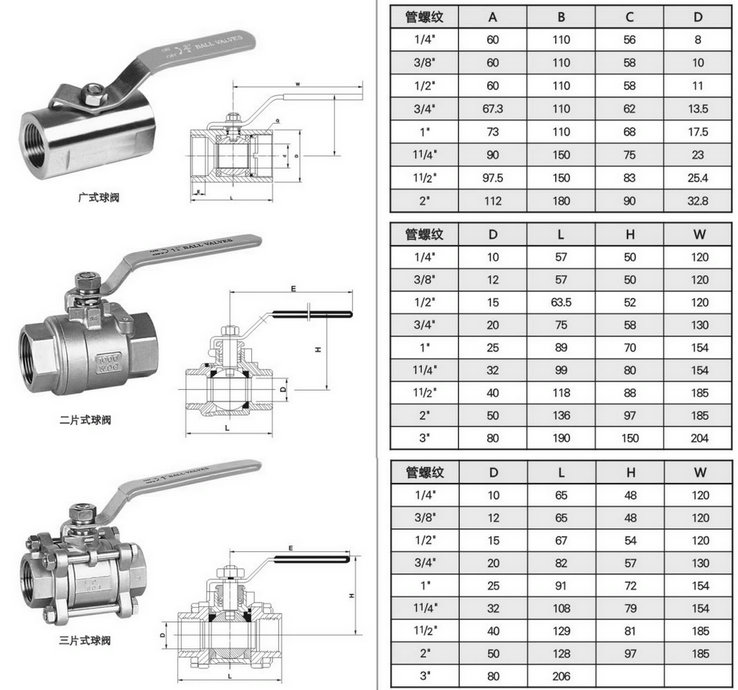

內螺紋球閥,Q11F不銹鋼內螺紋球閥技術參數尺寸圖：
售后訂購：
1:咨詢訂購產品需提供產品類別,型號,規格,材質種類,壓力等級,技術要求,也可提供產品的舊圖給客服人員,以便準確獲取報價及供貨周期,
2:浦蝶公司銷售產品均實行產品質量三包,質保期內包退,包換,保修,
3:篇幅有限,部分產品的規格參數未能列全,如有特殊規格或其他要求請及時報給客服人員,產品參數,尺寸,圖片僅供用戶選型參考,如有特殊需求請及時提出,所有產品報價有效期為1個月（報價日起算）,請及時確認溝通. |
