三片式球閥,三片式螺紋球閥
閥門類型:三片式球閥
閥門型號:Q11F
尺寸規格:DN10-100mm
安裝形式:螺紋式
壓力等級:1.6-6.4MPa
主體材質:鑄鋼WCB,碳鋼CS,不銹鋼304,316等,
產品銘牌:浦蝶
產品說明
球閥分為整體式一片式、兩段式及三段式。閥體鑄造采用先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。
Q11F三片式球閥適用于PN1.0～6.4MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
產品特點
三片式球閥,三片式螺紋球閥閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊（BW）承插焊（SW）,并均可帶國際標準ISO支架平臺和鎖定裝置�？稍O(shè)置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。
三片式球閥,三片式螺紋球閥使用范圍：
| 公稱壓力 |
適用介質 |
適用穩定范圍 |
螺紋類型 |
| 1.6-6.4MPa |
水、油、氣及某些腐蝕性液體（W。O。G） |
-20～232℃～350℃ |
G。NPT。BSPT。BSP。DI259/2999 |
主要技術參數
| 公稱通徑 |
DN（mm） |
6～100mm |
| 公稱壓力 |
PN（MPa） |
2.5 |
4.0 |
6.4 |
| 試驗壓力 |
強度試驗壓力 |
3.8 |
6.0 |
9.6 |
| 高密封試驗壓力 |
3.0 |
4.8 |
7.6 |
| 低壓氣密封試驗壓力 |
0.6 |
0.6 |
0.6 |
| 適用介質 |
水、蒸汽、油品、酸類腐蝕性等。 |
| 適用溫度 |
< 150℃（PTFE） < 300℃（PLL） |
三片式球閥,三片式螺紋球閥主要零件材料
| NO |
零件名稱 |
PART NAME |
材料（MATERIAL） |
| 1 |
閥體 |
Body |
CF8M CF8 WCB |
| 2 |
閥蓋 |
Cap |
CF8M CF8 WCB |
| 3 |
閥座 |
Seat |
RPTFE |
| 4 |
球 |
Ball |
SS304 SS316 |
| 5 |
密封墊 |
Seal Gasket |
PTFE |
| 6 |
閥桿密封 |
Stem Seal |
PTFE |
| 7 |
閥桿 |
Stem |
SS316 |
| 8 |
閥桿填料 |
Stem Packing |
PTFE |
| 9 |
填料壓蓋 |
Packing gland |
SS304 |
| 10 |
彈性墊圈 |
Spring washer |
SS301 |
| 11 |
手柄 |
Handle |
SS304 |
| 12 |
螺母 |
Stem Nut |
SS304 |
三片式球閥,三片式螺紋球閥外形尺寸:
| SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
| D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
| L |
68 |
68 |
72 |
82 |
90 |
112 |
120 |
145 |
185 |
210 |
268 |
| H |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
| E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |

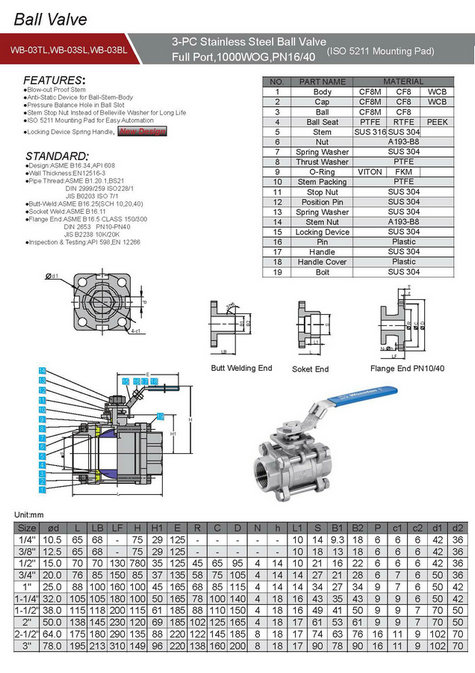

三片式球閥,三片式螺紋球閥參數尺寸圖：
售后訂購：
1:咨詢訂購產品需提供產品類別,型號,規格,材質種類,壓力等級,技術要求,也可提供產品的舊圖給客服人員,以便準確獲取報價及供貨周期,
2:浦蝶公司銷售產品均實行產品質量三包,質保期內包退,包換,保修,
3:產品參數,尺寸,圖片僅供用戶選型參考,如有特殊需求請及時提出,所有產品報價有效期為1個月（報價日起算）,請及時確認溝通. |
