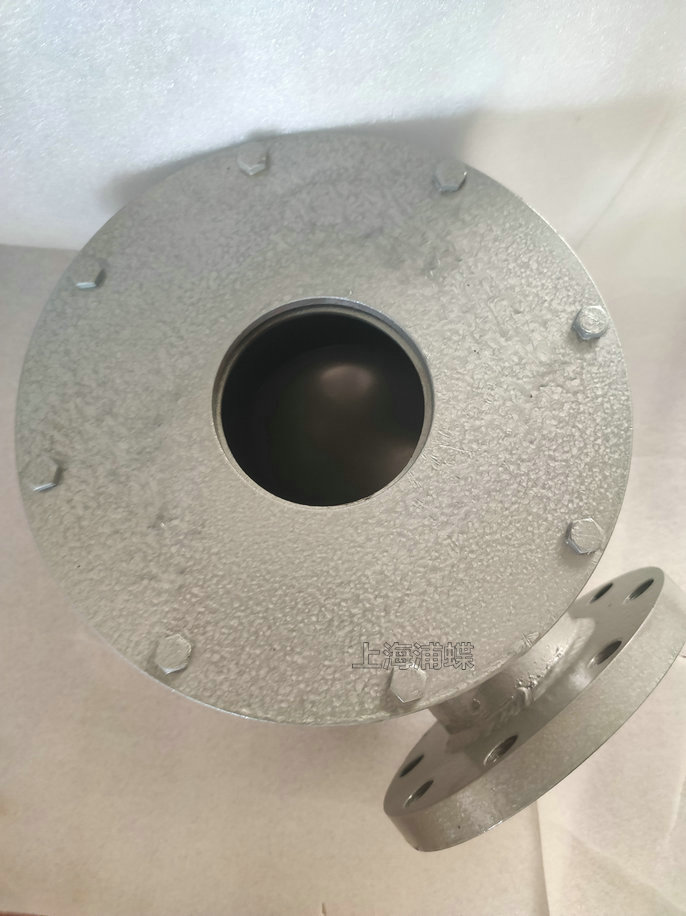

碟型浮球式單向閥工作原理，尺寸圖片

碟型浮球式單向閥產品配置滿足相關標準要求，耐磨性好，操作維護簡便，具有多種產品材質型號可選，產品密封可靠，工作壓力，工作溫度，工作流量滿足各類技術要求，具體可來電聯系交流，下面是本產品圖文介紹：

產品型號：LTFQ/DCV-80/100/150/200/250/300mm;
產品材質：碳鋼，不銹鋼；
產品口徑：DN80-300mm,支持定制；
壓力等級：0.25-4.0MPa;
工作溫度： -25-90℃
工作壓力： 0.05MPa
法蘭標準：HG,JB,GB,ANSI,DIN等法蘭標準
產品質量驗收標準：Q/HL T 02-2009《浮頂油罐用浮球式單向閥》
同類產品：浮球式單向閥|浮子式單向閥|碟型浮子式單向閥|浮蝶式單向閥

用途
碟型浮球式單向閥是大型浮頂油罐排水系統中的重要附件，是油罐浮頂排水裝置的專用閥門。廣泛應用于油田、大型原油庫及煉油廠的浮頂油罐上。

工作原理：
碟型浮球式單向閥安裝在浮頂積水坑側壁，與中間排水管相連接，當有雨水積聚在積水坑時浮球閥自動打開，使水流進中間排水管，將浮頂上面的雨水排除。當浮頂出現浮動障礙時，為防止油罐內的油品經過中間排水管反流到罐頂上，浮球閥內的浮球在罐內油品的浮力作用下會自動關閉浮球閥，阻止油品外溢到罐頂。

產品優點：LTFQ浮球式單向閥采用新型結構，克服了旋啟式止回閥的弊病。有效防止油品外溢到罐頂，具有結構簡單，維修方便，經濟成本低，可以在工作狀態下隨時檢查及更換易損零件等多重優點。

碟型浮球式單向閥結構、材質
1主要結構
主要由閥體、浮球、密封件、密封法蘭蓋組成。閥體上設有連接法蘭，與排水管法蘭連接。
2 材質: 閥體鑄鋼，浮球?yàn)?04不銹鋼空心球，閥座密封材料為丁腈橡膠。
安裝：LTFQ型浮球式單向閥安裝在外浮頂罐集水槽內，法蘭端與中間排水管連接。安裝方向，閥門口朝上，見產品結構圖。產品安裝完畢，應將閥腔內的浮球包裝物從閥腔內取出。


售后訂購及報價：
1:咨詢訂購產品需提供產品類別,型號,規格,材質種類,壓力等級,技術要求,也可提供產品的舊圖給客服人員,以便準確獲取報價及供貨周期,
2:浦蝶公司銷售產品均實行產品質量三包,質保期內包退,包換,保修,
3:篇幅有限，產品標注的價格僅供參考，具體報價請咨詢本公司銷售人員,部分產品的規格參數未能列全,如有特殊規格或其他要求請及時報給客服人員,產品參數,尺寸,圖片僅供用戶選型參考,如有特殊需求請及時提出,所有產品報價有效期為1個月（報價日起算）,請及時確認溝通.

碟型浮球式單向閥 上海浦蝶品牌
