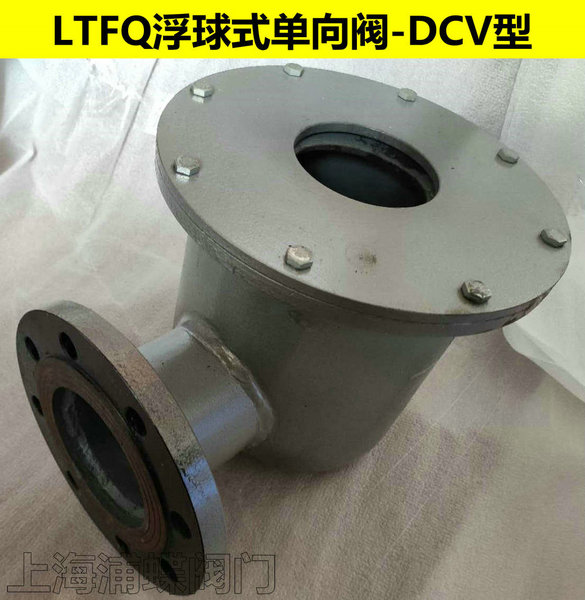

浮球式單向閥LTFQ型
產品型號：LTFQ/DCV-80/100/150/200/250/300mm;
產品材質：碳鋼，不銹鋼；
產品口徑：DN80-300mm,支持定制；
壓力等級：0.25-4.0MPa;
工作溫度： -25-90℃
工作壓力： 0.6MPa
法蘭標準：HG,JB,GB,ANSI,DIN等法蘭標準
產品質量驗收標準：Q/HL T 02-2009《浮頂油罐用浮球式單向閥》
同類產品：浮球式單向閥|浮子式單向閥|碟型浮子式單向閥|浮蝶式單向閥
浮球式單向閥LTFQ型用途
浮球式單向閥是大型浮頂油罐排水系統中的重要附件，是油罐浮頂排水裝置的專用閥門。廣泛應用于油田、大型原油庫及煉油廠的浮頂油罐上。
浮球式單向閥LTFQ型使用原理：
浮球式單向閥安裝在浮頂積水坑側壁，與中央排水管相連接，當有雨水積聚在積水坑時浮球閥自動打開，使水流進中央排水管，將浮頂上面的雨水排除。當浮頂出現浮動障礙時，為防止油罐內的油品經過中央排水管反流到罐頂上，浮球閥內的浮球在罐內油品的浮力作用下會自動關閉浮球閥，阻止油品外溢到罐頂。
產品優點：LTFQ浮球式單向閥采用新型結構，克服了旋啟式止回閥的弊病。有效防止油品外溢到罐頂，具有結構簡單，維修方便，經濟成本低，可以在工作狀態下隨時檢查及更換易損零件等多重優點。
LTFQ浮球式單向閥主要結構、材質
1 主要結構
主要由閥體、浮球、密封件、密封法蘭蓋組成。閥體上設有連接法蘭，與排水管法蘭連接。
2 材質: 閥體鑄鋼，浮球為304不銹鋼空心球，閥座密封材料為丁腈橡膠。
LTFQ浮球式單向閥安裝介紹：
本閥門安裝在外浮頂罐集水槽內，法蘭端與中央排水管連接。安裝方向，閥門口朝上，見產品結構圖。產品安裝完畢，應將閥腔內的浮球包裝物從閥腔內取出。
LTFQ浮球式單向閥尺寸規格
|
型號 |
規格 |
安裝尺寸 |
重量
（Kg） |
|
D1 |
D2 |
D3 |
D4 |
H |
h |
M |
n |
D |
|
LTFQ-80 |
DN80 |
150 |
80 |
160 |
200 |
180 |
89 |
4-M16 |
4 |
18 |
16 |
|
LTFQ-100 |
DN100 |
172 |
100 |
180 |
220 |
200 |
116 |
4-M16 |
8 |
18 |
20 |
|
LTFQ-150 |
DN150 |
230 |
150 |
240 |
285 |
240 |
175 |
8-M16 |
8 |
18 |
45 |
|
LTFQ-200 |
DN200 |
290 |
200 |
295 |
340 |
300 |
247 |
8-M16 |
8 |
18 |
65 |
|
LTFQ-250 |
DN250 |
450 |
250 |
355 |
405 |
400 |
360 |
12-M16 |
12 |
18 |
75 |
|
