全壓高速雙口排氣閥QSP型號，結構圖片

全壓高速雙口排氣閥QSP產品配置滿足相關標準要求，耐磨性好，操作維護簡便，具有多種產品材質型號可選，產品密封可靠，工作壓力，工作溫度，工作流量滿足各類技術要求，具體可來電聯系交流，下面是本產品圖文介紹：

閥門類型:雙口排氣閥；

閥門型號:QSP；

尺寸規格:DN25-600mm；

安裝形式:法蘭式；

壓力等級:1.6MPa；

主體材質:鑄鋼WCB,碳鋼CS,不銹鋼304,316等,

產品供應商:上海浦蝶；

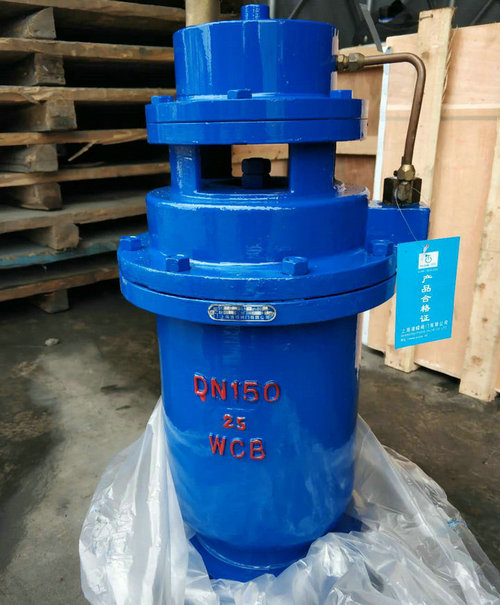

圖片：

工作原理：

全壓高速雙口排氣閥QSP屬于氣缸式排氣閥，排氣量量大且持續，由下閥體，中閥體，浮筒，浮筒桿，閥芯，蓋板，活塞桿，膜片及閥蓋等組成的全壓高速排氣閥，其特征是通過銷軸與浮筒鉸接的浮筒桿可繞主軸轉動，并由此實現通過浮筒升降控制閥芯的升降啟閉，即當浮筒下降（閥體里充滿氣體）時，閥芯上升，打開小閥口，并關閉小排氣帽上的排氣口，使氣體通過導管進入液壓罐內，當浮筒在浮力作用下上升時候，閥芯下降，關閉小閥口，同時打開排氣帽上的排氣口，使液壓罐通過導管，直通大氣泄壓，且當浮筒下降，液壓缸內充滿氣體時，閥門上的大排氣口自動關閉。當水泵停止，管內水流空時或遇到管內產生負壓時，吸入空氣，確保管線安全。

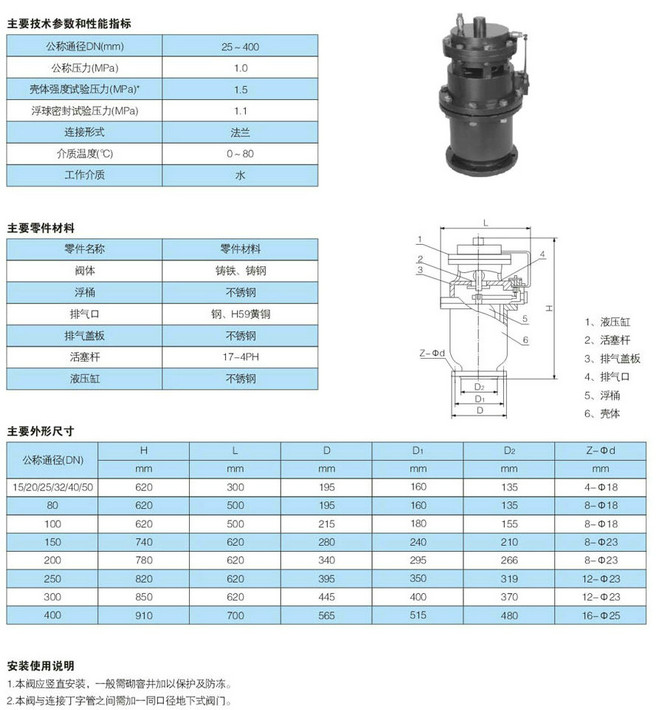

結構圖片：

全壓高速雙口排氣閥QSP
