全壓高速排氣閥,QSP氣缸式高速排氣閥

閥門類型：全壓高速排氣閥
閥門型號：QSP
尺寸規格：DN15-400mm
安裝形式：法蘭式
壓力等級：1.0-4.0MPa
主體材質：鑄鋼WCB，碳鋼CS，不銹鋼304，316等；
產品銘牌：浦蝶

【QSP氣缸式高速排氣閥】屬于輸水管道用氣缸式排氣閥,在結構性能上完全超越了普通高速（雙口）排氣閥和復合式雙口排氣閥,對于管道中的氣體,無論是多段水柱,氣柱相間，有壓無壓均可連續高速排出管道,浮球不頂在排氣口上,不存在卡壞問題,少量氣體可通過微孔排出,管道出現負壓時可注氣,防氣染并緩沖水錘升壓，解除新建管路試車之險，排氣之難，減少城市管網爆管發生,減阻節能,減少壓力震蕩，提高整個供水系統及各種設備的安全可靠性。

排氣原理
    【QSP氣缸式高速排氣閥】是根據氣缸原理制成的不同于其他任何一種進排氣閥的全新裝置,其原理是用浮筒杠桿等控制氣缸內氣動膜片動作,從而控制閥體排氣口啟閉。在高壓 (1MPa 以下)狀態下,無論是多段水柱、氣柱相間 ,有壓無壓氣體均可高速排出。

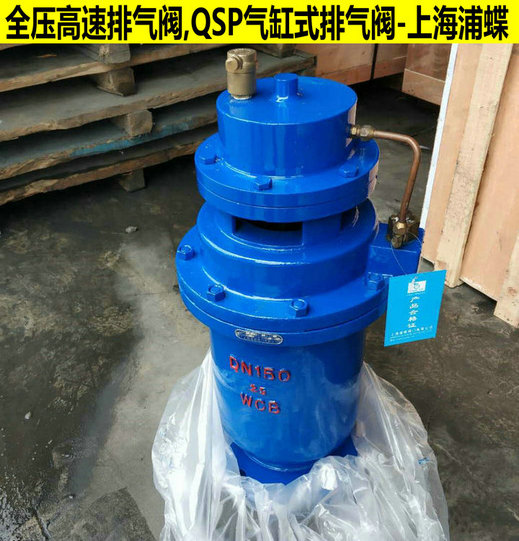

全壓高速排氣閥,QSP氣缸式高速排氣閥圖片：

輸水管道內氣體產生的原因
1、在管道安裝完畢后 通水之前，管道內充滿了空氣。

2、水在水泵工作前后因壓力發生較大的變化而出現氣體。

3、管道系統內部水溫發生變化，產生空氣。

4、水在通過管道的一些附件，如閥門、三通、.彎頭等，由于水壓力發生較大變化，會產生氣體。 5、管道系統的滲漏 。

6、管道維修.維護時，管道泄水或水錘等工作情況產生的負壓進氣。

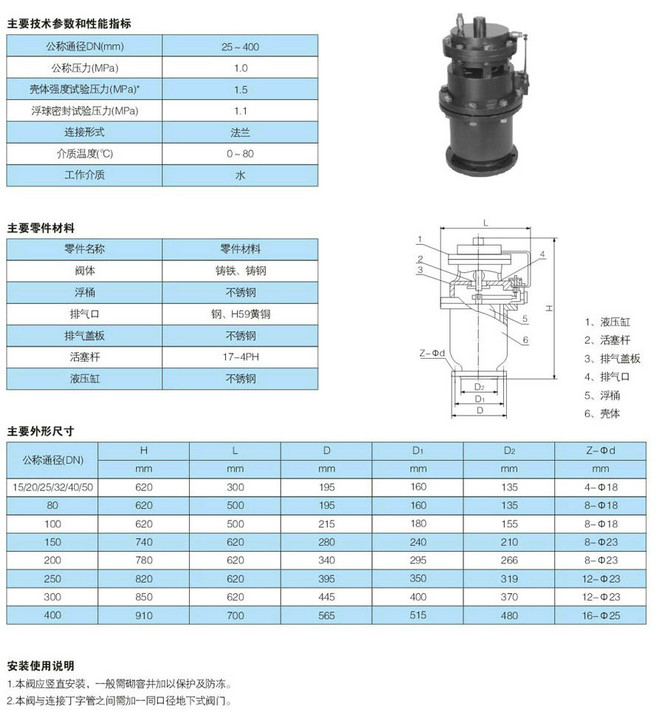

【QSP氣缸式高速排氣閥】圖文參數：

【QSP氣缸式高速排氣閥】結構特點

【QSP氣缸式高速排氣閥】由下閥體，中閥體，浮筒，浮筒桿，閥芯，蓋板，活塞桿，膜片及閥蓋等組成的全壓高速排氣閥，其特征是通過銷軸與浮筒鉸接的浮筒桿可繞主軸轉動，并由此實現通過浮筒升降控制閥芯的升降啟閉，即當浮筒下降（閥體里充滿氣體）時，閥芯上升，打開小閥口，并關閉小排氣帽上的排氣口，使氣體通過導管進入液壓罐內，當浮筒在浮力作用下上升時候，閥芯下降，關閉小閥口，同時打開排氣帽上的排氣口，使液壓罐通過導管，直通大氣泄壓，且當浮筒下降，液壓缸內充滿氣體時，閥門上的大排氣口自動關閉。當水泵停止，管內水流空時或遇到管內產生負壓時，吸入空氣，確保管線安全。

【QSP氣缸式高速排氣閥】
