J23W不銹鋼針型閥圖片,型號
J23W不銹鋼針型閥產品滿足工業及行業標準,適合多類工況需要,使用維護便捷,產品種類規格齊全,選材多樣,安裝調試精準,產品密封結實有效,款式新穎,防腐好,可按實際工作壓力,工作環境,工藝參數定做,以下為該產品的圖文信息:
閥門類型:外螺紋針型;
閥門型號:J23W-320P/160P;
尺寸規格:DN3-50mm;
安裝形式:外螺紋;
壓力等級:16-100MPa;
主體材質:不銹鋼304,316等,
產品供應商:上海浦蝶;

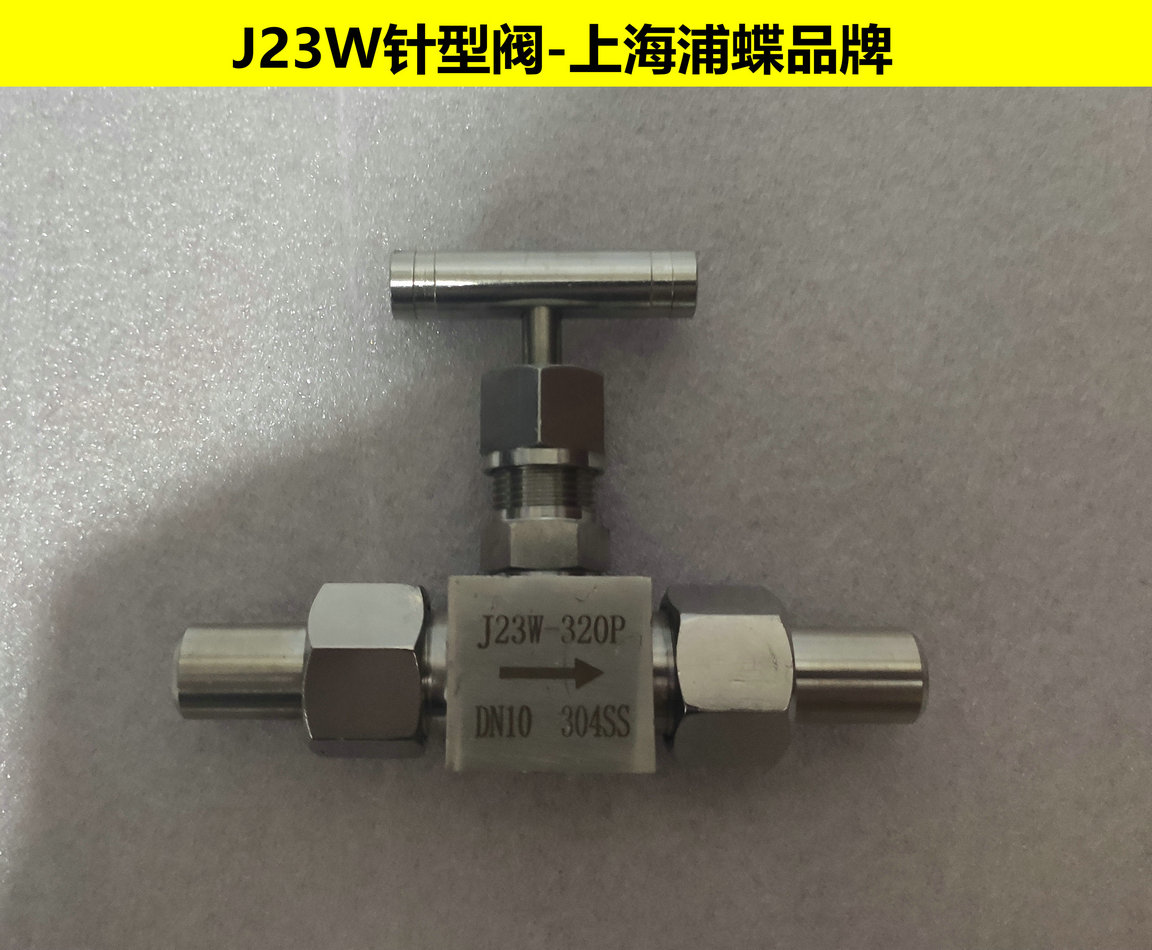

產品圖片:


概述:
J23W-320P不銹鋼針型閥采用鍛管連接和螺紋連接,帶有焊接管,適用氣體,液體容器,管路上。密封性好,使用壽命長,即使密封面損壞后,也只需要更換易損零件,即可繼續使用。具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點,是電站、煉油、化工裝置和儀表測量管路中常用閥門。
公稱壓力:PN6.4,PN16,PN32Mpa
適用介質:油﹑水﹑氣等多種非腐蝕性或腐蝕性介質
適用溫度:-20℃~+440℃ -70℃~-240℃ ≤540℃ ≤570℃
制造材料:20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等

序號
NO. |
零件名稱
Part name |
材質
Material |
1 |
焊接接管 Weld tube |
20# A105 SS304 SS304L SS316 SS316L |
2 |
平墊圈Plain washer |
PTFE RTFE |
3 |
連接螺母 Connector Nut |
20# A105 SS304 SS304L SS316 SS316L |
4 |
閥體 Body |
20# A105 SS304 SS304L SS316 SS316L |
5 |
閥蓋墊片 Bonnet Gasket |
紫銅(Red copper) PTFE |
6 |
閥蓋Bonnet |
20# A105 SS304 SS304L SS316 SS316L |
7 |
填料墊 Packing Seat |
PTFE 柔性石墨(Expanded Graphite)
金屬盤根(Matel and Graphite) |
8 |
填料 Packing |
PTFE 柔性石墨(Expanded Graphite) |
9 |
填料壓蓋 Packing Gland |
20# A105 SS304 SS304L SS316 SS316L |
10 |
鎖緊螺母 Lock Nut |
20# A105 SS304 SS304L SS316 SS316L |
11 |
閥桿 Stem |
20# A105 SS304 SS304L SS316 SS316L |
12 |
手輪 Handle |
20# A105 SS304 SS304L SS316 SS316L |
13 |
帶帽螺母 Hooded Nut |
20# A105 SS304 SS304L SS316 SS316L |
售后訂購及報價:
1:咨詢訂購產品需提供產品類別,型號,規格,材質種類,壓力等級,技術要求,也可提供產品的舊圖給客服人員,以便準確獲取報價及供貨周期,
2:浦蝶公司銷售產品均實行產品質量三包,質保期內包退,包換,保修,
3:篇幅有限,產品標注的價格僅供參考,具體報價請咨詢本公司銷售人員,部分產品的規格參數未能列全,如有特殊規格或其他要求請及時報給客服人員,產品參數,尺寸,圖片僅供用戶選型參考,如有特殊需求請及時提出,所有產品報價有效期為1個月(報價日起算),請及時確認溝通.
J23W不銹鋼針型閥 上海浦蝶品牌 |
