【J61Y-320高壓截止閥】-上海浦蝶閥門有限公司 【J61Y-320高壓截止閥】主要參數:
1. 制造標準: GB/T12224-2005 JB/T3595-2002 JB/T7747-95
2. 連接形式: 對焊連接
3. 結構特性: 錐面密封,上螺紋閥桿
4. 閥門檢驗與試驗: GB/T 9092-99 5. 工作壓力:≤32MPa 6. 適用工作溫度:-29℃～+538℃ 7. 適用工作介質:水,油,氣等腐蝕性與非腐蝕性介質.
8. 公稱通徑:DN6,DN10,DN15,DN20,DN25…

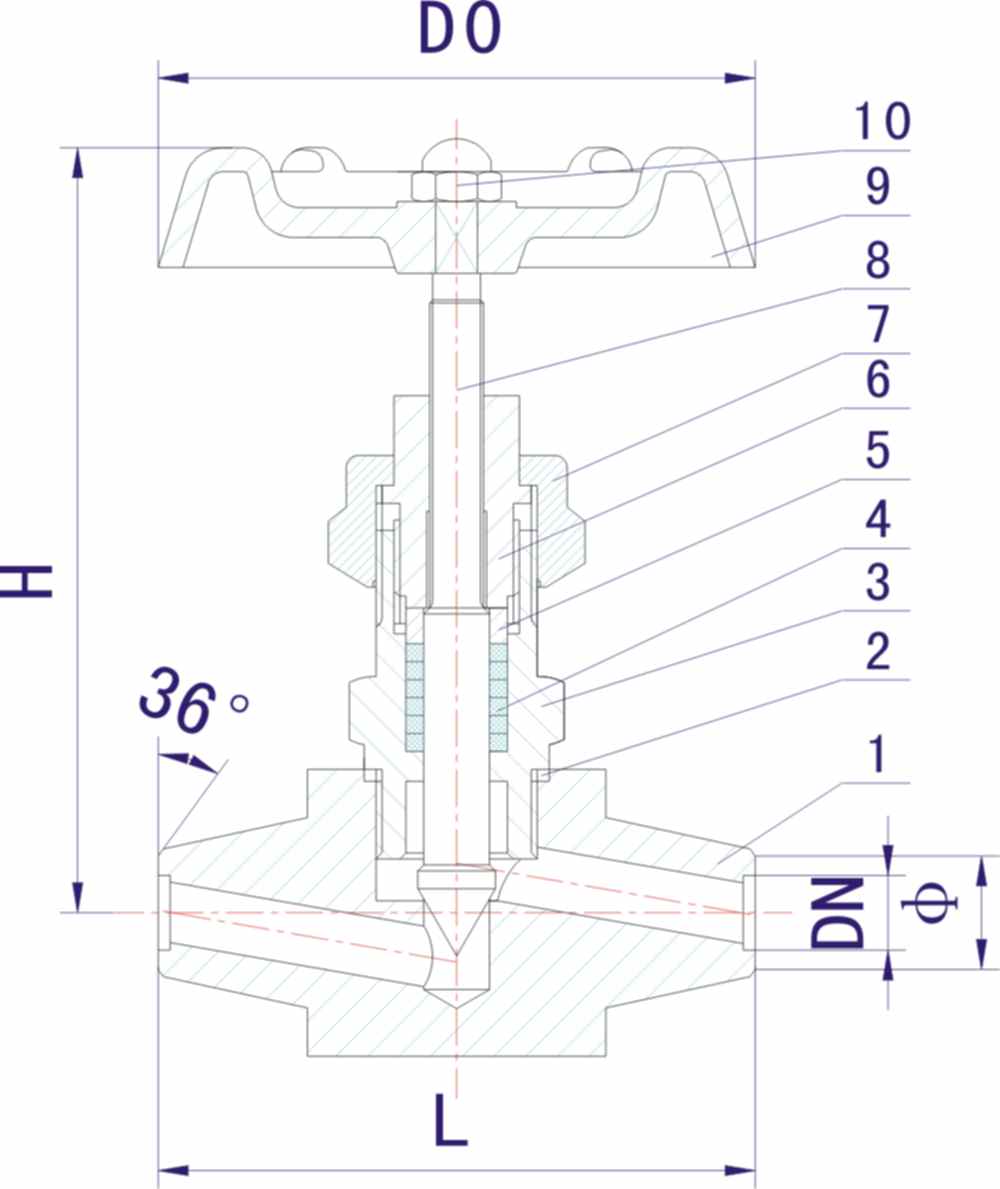

【J61Y-320高壓截止閥】主要零件材料/Materials of main parts 序號 NO. | 零件名稱 Part name | 材質 Material | 1 | 閥體 Body | 20# A105 SS304 SS304L SS316 SS316L | 2 | 閥蓋墊片 Bonnet Gasket | 紫銅(Red copper) PTFE | 3 | 閥蓋Bonnet | 20# A105 SS304 SS304L SS316 SS316L | 4 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) | 5 | 填料墊 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite) | 6 | 填料壓蓋 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L | 7 | 鎖緊螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L | 8 | 閥桿 Stem | 20# A105 SS304 SS304L SS316 SS316L | 9 | 手輪 Handle | 20# A105 SS304 SS304L SS316 SS316L | 10 | 帶帽螺母Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
ITEM NO. | 公稱通徑 DN Nominal bore | ø | H | L | D0 | J61Y-320P | DN6 | ø10 | 90 | 80 | 63 | J61Y-320P | DN10 | ø14 | 100 | 96 | 78 | J61Y-320P | DN15 | ø16 | 102 | 108 | 78 | J61Y-320P | DN20 | ø20 | 128 | 117 | 100 | J61Y-320P | DN25 | ø24 | 160 | 145 | 110 |
