【焊接鍛鋼止回閥】-上海浦蝶閥門有限公司 焊接鍛鋼止回閥H64Y有三種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封�？蛻粲刑厥庖髸r也可采用全焊透連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密封環密封。 止回閥存在三種不同的設計結構，它們是升降式止回閥、球式止回閥和旋啟式止回閥。 1.【焊接鍛鋼止回閥】設計結構和特征 止回閥的設計與制造符合MSSP-118和ASME B16.34。檢驗與測試按API 598，標記按MSS-SP-25。 2.【焊接鍛鋼止回閥】結構 全徑或縮徑
升降式止回閥
球式止回閥
旋啟式止回閥
按需求內置彈簧
螺栓連接、纏繞墊片密封式閥蓋；螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
整體式上密封座
承插端符合ASME B16.11
螺紋連接端（NPT）符合ANSI/ASME B1.20.1

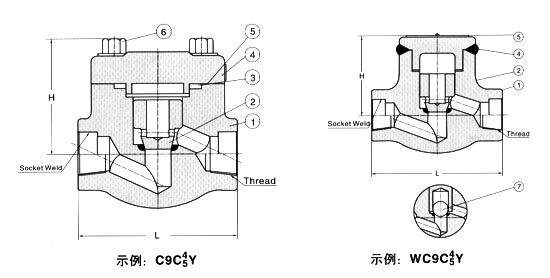

閥瓣可變換為節流型、針型、球型 【焊接鍛鋼止回閥】 4.【焊接鍛鋼止回閥】標準材質明細表 序號 | 零件名稱 | CS to ASTM | AS to ASTM | SS to ASTM | Type A105N | Type F22 | Type F304(L) | Type F316(L) | 1 | 閥體 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | 2 | 升降式 閥瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) | 3 | 墊片 | 316夾 柔性石墨 | 316夾PTFE | 4 | 閥蓋 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | 5 | 銘牌 | SS | 6 | 螺栓 | A193 B7 | A193 B16 | A193 B8(M) | A193 B8(M) | 7 | 球 | A182 F420/STL | A182 F304 | A182 F304 | A182 F304 | 適用介質 | 水、蒸汽、油品等 | 水、蒸氣、油品等 | 硝酸、醋酸等 | 適用溫度 | -29°C～425°C | -29°C～550°C | -29°C～200°C |
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼； 尺寸和重量（Kg） NPS | 縮徑 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | / | 全徑 | / | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | L | 79, | 79 | 92 | 111 | 120 | 152 | 172 | 200 | W | 61 | 61 | 65 | 79 | 95 | 103 | 118 | 132 | 重量 | 螺栓式 | 1.4 | 1.2 | 1.5 | 3.1 | 3.9 | 5.6 | 8.9 | 12.5 | 焊接式 | 1.1 | 1.0 | 1.2 | 2.9 | 3.3 | 4.9 | 8.1 | 10.9 |

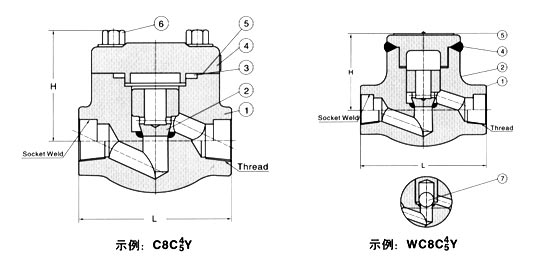

[NextPage] 900Lb～1500Lb 鍛鋼升降止回閥 900Lb～1500Lb 標準材質明細表 序號 | 零件名稱 | CS to ASTM | AS to ASTM | SS to ASTM | Type A 105N | Type F22 | Type F304(L) | Type F316(L) | 1 | 閥體 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | 2 | 升降式 閥瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) | 3 | 墊片 | 316夾 柔性石墨 | 316夾PTFE | 4 | 閥蓋 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | 5 | 銘牌 | SS | 6 | 螺栓 | A193 B7 | A193 B16 | A193 B8(M) | A193 B8(M) | 7 | 球 | A182 F420 | A182 F304 | A182 F304 | A182 F304 | 適用介質 | 水、蒸汽、油品等 | 水、蒸氣、油品等 | 硝酸、醋酸等 | 適用溫度 | -29°C～425°C | -29°C～550°C | -29°C～200°C |
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼； 尺寸和重量（Kg） NPS | 縮徑 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | | 全徑 | | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | L | 92 | 111 | 111 | 120 | 152 | 172 | 200 | 220 | W | 65 | 79 | 79 | 97 | 104 | 120 | 139 | 215 | 重量 | 螺栓式 | 1.6 | 3.4 | 3.3 | 5.5 | 6.0 | 9.2 | 12.9 | 16.2 | 焊接式 | 1.3 | 3.2 | 3.1 | 4.8 | 5.4 | 8.5 | 11.2 | 14.3 |

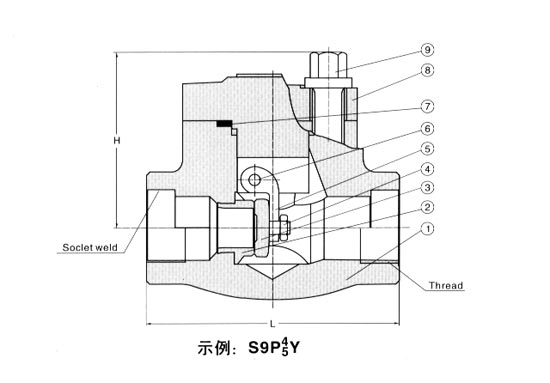

[NextPage] 800Lb,900Lb-1500Lb 鍛鋼旋啟式止回閥 800Lb,900Lb～1500Lb 標準材質明細表 序號 | 零件名稱 | CS to ASTM | AS to ASTM | SS to ASTM | Type A105N | Type F22 | Type F304(L) | Type F316(L) | 1 | 閥體 | A 105N | A182 F22 | A182 F304(L) | A182 F316(L) | 2 | 閥蓋 | A276 420 | A276 304 | A276 F304(L) | A276 F316(L) | 3 | 旋啟式 閥瓣 | A276 420 | A276 304 | A276 F304(L) | A276 F316(L) | 4 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M | 5 | 搖臂 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | 6 | 圓柱銷 | A276 420 | A182 F304 | A182 F316 | 7 | 墊片 | 316夾 柔性石墨 | 316夾PTFE | 8 | 閥蓋 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | 9 | 內六角螺栓 | A193 B7 | A193 B16 | A193 B8(M) | A193 B8(M) | 適用介質 | 水、蒸汽、油品等 | 水、蒸氣、油品等 | | 適用溫度 | -29°C～425°C | -29°C～550°C | -29°C～200°C |
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼； 5.【焊接鍛鋼止回閥】尺寸和重量（Kg） NPS | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | L | 800Lb | 79 | 79 | 92 | 111 | 120 | 120 | 140 | 900～1500Lb | 92 | 111 | 111 | 120 | 120 | 140 | 178 | W | 800Lb | 61 | 61 | 78 | 84 | 101 | 120 | 133 | 900～1500Lb | 79 | 79 | 79 | 97 | 105 | 120 | 140 | 重量 | 800Lb | 1.1 | 1.0 | 1.9 | 3.9 | 4.5 | 7.3 | 10.0 | 900～1500Lb | 3.1 | 3.0 | 3.6 | 4.3 | 6.1 | 8.8 | 12.6 |

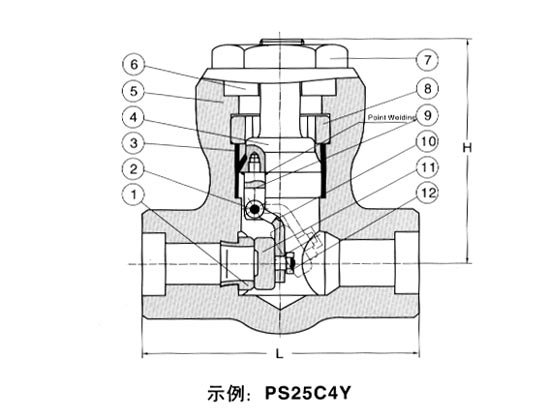

[NextPage] 900Lb～2500LB 自密封旋啟式止回閥 900Lb～2500Lb 標準材質明細表 序號 | 零件名稱 | CS to ASTM | AS to ASTM | SS to ASTM | Type A 105N | Type F22 | Type F304(L) | Type F316(L) | 1 | 閥座 | A276 420 | A276 304 | A276 304(L) | A276 316(L) | 2 | 圓柱銷 | A276 420 | A182 F304 | A182 F316 | 3 | 密封環 | A276 304L | A276 316L | 4 | 自密封座 | A105 | A182 F304L | A182 F304(L) | A182 F316(L) | 5 | 閥體 | A105N | A182 F22 | A182 F | A182 F316(L) | 6 | 閥蓋 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | 7 | 提升螺母 | A194 2H | A194 4 | A194 8 | A194 8M | 8 | 四開環 | A276 420 | A182 F304 | A182 F316 | 9 | 吊耳 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | 10 | 搖臂 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) | 11 | 閥瓣 | A276 410 | F304 | A182 F304(L) | F316(L) | 12 | 提升螺母 | A194 2H | A194 4 | A194 8 | A194 8M | 適用介質 | 水、蒸汽、油品等 | 水、蒸氣、油品等 | 硝酸、醋酸等 | 適用溫度 | -29°C～425°C | -29°C～550°C | -29°C～200°C |
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼； 尺寸和重量（Kg） NPS | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | L | 900～1500Lb | 140 | 140 | 140 | 178 | 178 | 216 | 2500Lb | 186 | 186 | 186 | 232 | 232 | 279 | H | 117 | 117 | 117 | 152 | 152 | 195 | 重量 | 900～1500Lb | 8.2 | 7.8 | 7.7 | 19.8 | 19.2 | 21.3 | 2500Lb | 10.0 | 9.6 | 9.4 | 21.5 | 21.1 | 22.8 |

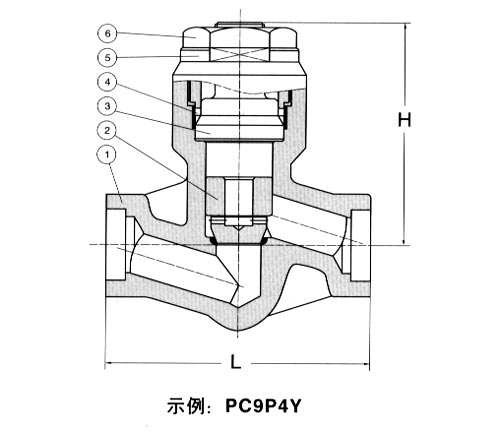

[NextPage] 900Lb～1500Lb 自密封旋啟式止回閥 900Lb～1500Lb  標準材質明細表 序號 | 零件名稱 | CS to ASTM | AS to ASTM | SS to ASTM | Type A 105N | Type F22 | Type F304(L) | Type F316(L) | 1 | 閥體 | A105N | , A182 F22 | A182 F304(L) | A182 F316(L) | 2 | 升降式閥瓣 | A276 420 | A276 304 | A276 304(L) | A276 F316(L) | 3 | 自密封座 | A105+STL | F22+STL | A182 F304(L) | F316(L) | 4 | 密封環 | A276 304L | A276 304L | A276 304L | A276 316L | 5 | 閥蓋 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) | 6 | 提升螺母 | A194 2H | A194 4 | A194 8 | A194 8M | 適用介質 | 水、蒸汽、油品等 | 水、蒸氣、油品等 | 硝酸、醋酸等 | 適用溫度 | -29°C～425°C | -29°C～550°C | -29°C～200°C |
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼； 尺寸和重量（Kg） NPS | 1/2″ | 3/4″ | 1″ &, lt;, /TD> | 11/4″ | 11/2″ | 2″ | L | 900～1500Lb | 140 | 140 | 140 | 178 | 178 | 216 | 2500Lb | 186 | 186 | 186 | 232 | 232 | 279 | H | 117 | 117 | 117 | 152 | 152 | 195 | 重量 | 900～1500Lb | 7.5 | 7.0 | 6.8 | 18.5 | 18.1 | 20.3 | 2500Lb | 9.0 | 7.6 | 8.4 | 19.5 | 20.1 | 21.8 |
