【鍛鋼法蘭止回閥】-上海浦蝶閥門有限公司 1.【鍛鋼止回閥H44Y】設計結構和特征 鍛鋼法蘭止回閥符合API 602，MSS-SP-118（可采用標準）和ANSI B16.34、B35352。檢驗與測試按API598，標志按MSS-Sp-25。 2.【鍛鋼法蘭止回閥】結構
◆全徑或縮徑
◆結構長度按ANSI B16.10
◆法蘭尺寸按ANSI B16.5
◆壓力自緊式閥蓋
◆明桿支架型（OS&Y）
◆自定心壓板壓套式
◆整體上密封座
◆整體閥體法蘭
◆對焊接端符合ASME B16.25
◆RTJ閥體閥蓋連接形式
螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊密封閥蓋

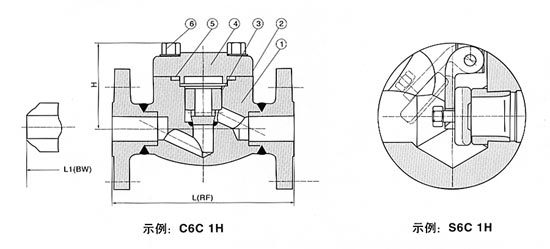

鍛鋼法蘭端止回閥 150Lb-600Lb 3.【鍛鋼法蘭止回閥】標準材質明細表 序號 | 零件名稱 | CS to ASTM | AS to ASTM | SS to ASTM | Type A105N | Type F22 | Type F304(L) | Type F316(L) | 1 | 閥體 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | 2 | 銘牌 | SS | 3 | 閥瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) | 4 | 閥蓋 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | 5 | 墊片 | 316夾柔性石墨 | 316夾PTFE | 6 | 螺栓 | A193 B7 | A193 B16 | A193 B8(M) | A193 B8(M) | 適用介質 | 水、蒸汽、油品等 | 水、蒸氣、油品等 | 硝酸、醋酸等 | 適用溫度 | -29°C～425°C | -29°C～550°C | -29°C～200°C |
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼； 4.【鍛鋼法蘭止回閥】鍛鋼法蘭止回閥尺寸和重量（Kg） NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | L(RTJ)
L1(BW) | 150 | 108 | 117 | 127 | 140 | 165 | 203 | 300 | 152 | 178 | 203 | 216 | 229 | 267 | 600 | 165 | 190 | 216 | 229 | 241 | 292 | H | 150,300 | 61 | 61 | 79 | 95 | 103 | 118 | 600 | 61 | 79 | 95 | 103 | 118 | 135 | 重量 | 150 | RTJ | 2.56 | 3.37 | 4.37 | 8.17 | 8.94 | 12.64 | BW | 1.70 | 1.90 | 2.10 | 5.12 | 5.50 | 7.89 | 300 | RTJ | 2.73 | 3.65 | 4.74 | 8.77 | 9.60 | 13.70 | BW | 1.90 | 2.10 | 3.00 | 5.12 | 6.60 | 7.85 | 600 | RTJ | 3.00 | 4.00 | 5.83 | 9.47 | 10.10 | 15.6 | BW | 2.00 | 3.12 | 4.25 | 7.25 | 8.56 | 13.60 |

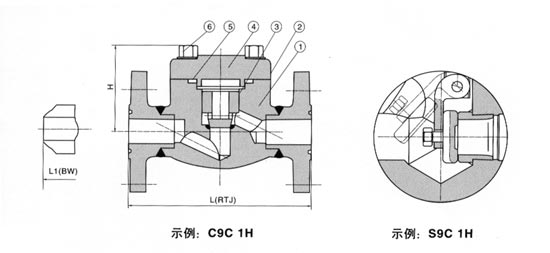

鍛鋼法蘭止回閥 900Lb-1500Lb 標準材質明細表 序號 | 零件名稱 | CS to ASTM | AS to ASTM | SS to ASTM | Type A105N | Type F22 | Type F304(L) | Type F316(L) | 1 | 閥體 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | 2 | 銘牌 | SS | 3 | 閥瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) | 4 | 閥蓋 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | 5 | 墊片 | 316夾柔性石墨 316夾PTFE | 6 | 螺栓 | A193 B7 | A193 B16 | A193 B8(M) | A193 B8(M) | 適用介質 | 水、蒸汽、油品等 | 水、蒸氣、油品等 | 硝酸、醋酸等 | 適用溫度 | -29°C～425°C | -29°C～550°C | -29°C～200°C |
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼； 尺寸和重量（Kg） NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | L(RTJ) | 216 | 229 | 254 | 279 | 305 | 371 | L1(BW) | 216 | 229 | 254 | 279 | 305 | 368 | H | 79 | 79 | 95 | 104 | 120 | 139 | 重量 | RTJ | 8.5 | 10.5 | 15.7 | 20.8 | 27.2 | 33.0 | BW | 6.4 | 8.0 | 13.2 | 17.8 | 24.2 | 29.7 |
