【直流式襯膠隔膜閥】-上海浦蝶閥門有限公司 【直流式襯膠隔膜閥】概述：專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。
適用溫度：≤85℃、≤100℃、 ≤120℃（按照襯里和隔膜材料）
壓力等級：PN0.6、1.0、1.6 1.【直流式襯膠隔膜閥】材料： 閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵、碳鋼
閥桿：碳鋼、不銹鋼手輪：鑄鐵 2.【直流式襯膠隔膜閥】測試： 襯里層：電火花檢測
試驗與檢驗按GB/T13297標準
公稱壓力：PN（Mpa）
閥體：PN×1.5
密封：PN×1.1 3.【直流式襯膠隔膜閥】結構特點： 隔膜閥是一種特殊形式的截止閥；
1、彈性密封的開閉件，確保沒有內漏；
2、流線型的流道，使得壓力損失��；
3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕；
5、隔膜可更換，維護費用低；
6、襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。 4.【直流式襯膠隔膜閥】主要尺寸及重量： DN
mm | 公稱壓力
MPa | 工作壓力
MPa | L
（mm） | D
（mm） | D1
（mm） | n-φd
（mm） | F
（mm） | H1
（mm） | H2
（mm） | D0
（mm） | 質量 | 25 | 0.6 | 0.6 | 145 | 115 | 85 | 4-14 | 2 | 178 | 190 | 120 | - | 32 | 160 | 140 | 100 | 4-18 | 2 | 196 | 217 | 140 | - | 40 | 180 | 150 | 110 | 4-18 | 3 | 196 | 217 | 140 | 14 | 50 | 210 | 165 | 125 | 4-18 | 3 | 219 | 240 | 200 | 20 | 65 | 250 | 185 | 145 | 4-18 | 3 | 264 | 272 | 200 | 29 | 80 | 300 | 200 | 160 | 4-18 | 3 | 285 | 315 | 280 | 42 | 100 | 350 | 220 | 180 | 8-18 | 3 | 352 | 383 | 320 | 61 | 125 | 400 | 250 | 210 | 8-18 | 3 | 470 | 515 | 320 | 79．5 | 150 | 0．4 | 460 | 285 | 240 | 8-22 | 3 | 508 | 554 | 400 | 150 | 200 | 570 | 340 | 295 | 8-22 | 4 | 602 | 660 | 500 | 236．5 | 250 | 680 | 395 | 350 | 12-22 | 4 | 708 | 786 | 500 | - | 300 | 790 | 445 | 400 | 12-22 | 4 |
|
|
|
|

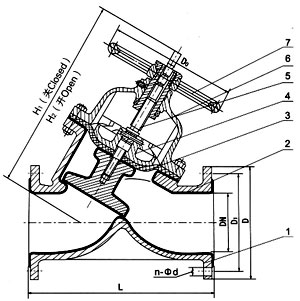

產品特點：設計與制造：GB122239 結構長度：GB12221、JB1688 法蘭連接尺寸：GB4216、JB78 G45J直流式襯膠隔膜閥,直流式隔膜閥,襯膠隔膜閥.部件列表： 1、閥體 2、閥體襯里 3、隔膜 4、閥瓣 5、閥桿 6、閥蓋 7、手輪
【直流式襯膠隔膜閥】【價格】【參數】【供應信息】請來電詳詢
|
