【襯膠隔膜閥G46J-10】-上海浦蝶閥門有限公司 【襯膠隔膜閥G46J-10】用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠、適用于不同工作溫度和液體管路。
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)
壓力等級：PN(MPa) 0.6 1.0 1.6 1.【襯膠隔膜閥G46J-10】主要零部件及材料： 閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵、碳鋼
閥桿：碳鋼、不銹鋼
手輪：鑄鐵 2.【直通式襯膠隔膜閥】實驗測試： 襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1 3.【直通式襯膠隔膜閥】結構特點： 隔膜閥是一種特殊形式的截止閥：
1. 彈性密封的開閉件，確保沒有內漏；
2. 流線型的流道，使得壓力損失�。�
3. 沒有填料函，因此沒有外漏；
4. 閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕;
5. 隔膜可更換，維護費用低；
6. 襯里材料的多樣性，可適用于各種介質，并具有強度高、耐腐蝕性能好的特點。 4.【直通式襯膠隔膜閥】主要尺寸參數： DN | 公稱壓力
MPa | 工作壓力
MPa | L
mm | D
mm | D1
mm | n-Фd
mm | f
mm | H1
mm | H2
mm | D0
mm | 質量
Kg/kilos | 20 | 1.0 | 1.0 | 117 | 105 | 75 | 4-13.5 | 2 | 150 | 162 | - | - | 25 | 127 | 115 | 85 | 4-13.5 | 2 | 150 | 162 | 120 | 3.5 | 32 | 146 | 140 | 100 | 4-17.5 | 2 | 152 | 180 | 120 | 5 | 40 | 159 | 150 | 110 | 4-17.5 | 2 | 152 | 180 | 120 | 6 | 50 | 190 | 165 | 125 | 4-17.5 | 2 | 163 | 198 | 120 | 8.5 | 65 | 216 | 185 | 145 | 4-17.5 | 2 | 205 | 227 | 230 | 16 | 80 | 254 | 200 | 160 | 8-17.5 | 2 | 220 | 252 | 230 | 22 | 100 | 305 | 220 | 180 | 8-17.5 | 2 | 262 | 300 | 280 | 32 | 125 | 0.6 | 356 | 250 | 210 | 8-17.5 | 3 | 290 | 335 | 280 | 43.5 | 150 | 406 | 285 | 240 | 8-22 | 3 | 368 | 427 | 368 | 65 | 200 | 521 | 340 | 295 | 8-22 | 3 | 410 | 470 | 483 | 112.5 | 250 | 0.4 | 635 | 395 | 350 | 12-22 | 5 | 479 | 569 | 483 | 192.5 | 300 | 749 | 445 | 400 | 12-22 | 5 | 550 | 650 | 560 | 296 | 350 | 787 | 505 | 460 | 16-22 | 5 | 550 | 650 | 560 | - | 400 | 0.25 | 914 | 565 | 515 | 16-26 | 5 | - | - | 640 |
|

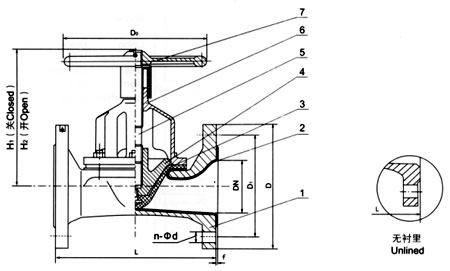

部件列表：1．閥體 2．閥體襯里 3．隔膜 4．閥瓣 5．閥桿 6．閥蓋 7、手輪
【直通式襯膠隔膜閥】【價格】【參數】【供應信息】請來電詳詢 |
