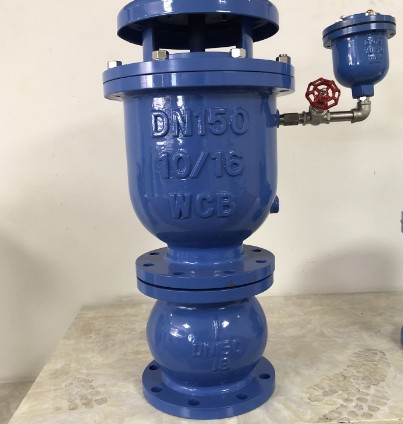

高壓復合式排氣閥GP4X 產品型號：GP4X
產品口徑：DN50-200
產品壓力：1.6MPa
產品材質：鑄鐵、鑄鋼等
1.用途 GP4X高壓管道排氣閥裝設泵浦出水口處或高壓送配水管線中，用以大量排除管道中的集結空氣，以增進水管及抽水機的使用效率，管內一出現(xiàn)負壓時，此閥能迅速吸入空氣。以確保管線不會因負壓而被破壞。 2.作用原理 當管內開始注水時，浮球停留在開啟位置，進行大量排氣，當空氣排完時，閥體內腔積水浮球被起至關閉位置，停止大量排氣，當管內正常輸送時，如有少量空氣聚集在閥內到相當程度，閥內水位下降，浮球隨之下降，浮球隨之下降，此時空氣則由小孔排出。當抽水機或高壓送配水管線停止送水時，管內水流空或遇管內產生負壓時，此時浮球下降，離開密封面，吸入空氣確保管線安全。 注：公稱壓力于2.5Mpa,本公司配有緩沖裝置。 3.高壓復合式排氣閥，GP4X高壓管道排氣閥技術參數(shù) ◆使用介質：清水 ◆介質溫度：常溫 ◆閥體強度試驗壓力：2.5Mpa ◆浮球密封試驗壓力：0.07~1.76Mpa ◆閥體材料：QT400-15 WCB ◆浮球材料：不銹鋼 ◆法蘭連接標準：GB/T17241-98 ◆試壓標準：Q/YECO1-2003
4.GP4X高壓管道排氣閥連接尺寸表 型號 尺寸 | GP4X-1.6 | 公稱通徑 | H | L | D | D1 | Z-∮d | 50 | 380 | 380 | 165 | 125 | 4-19 | 80 | 430 | 430 | 200 | 160 | 8-19 | 100 | 440 | 440 | 220 | 180 | 8-19 | 150 | 540 | 540 | 285 | 240 | 8-23 | 200 | 630 | 660 | 340 | 295 | 12-23 |
高壓復合式排氣閥 GP4X高壓管道排氣閥型號，圖片，參數(shù)。
|
