復合式排氣閥,CARX復合式排氣閥
閥門類型：復合式排氣閥
閥門型號：CARX
尺寸規格：DN15-350mm
安裝形式：法蘭式
壓力等級：1.0-4.0MPa
主體材質：鑄鐵，鑄鋼WCB，碳鋼CS，不銹鋼304，316等；
產品銘牌：浦蝶
復合式排氣閥,CARX復合式排氣閥用于管路上的頂端或有閉氣的地方,排除管內的氣體來疏通管道,達到正常工作,如不裝排氣閥,管內流動的液體產生動熱引起氣體,形成短路,使管道出水容量達不到要求,其次,管道運轉時出現停電、停泵管道會出現負壓力,而會引起管道振動或破裂,排（吸）氣閥就迅速把空氣吸入管內，防止管道振動或破裂。本閥裝設于泵埔出口處或送配水管線中，用以大量排除管道中的集結之空氣，以增進水管及抽水機使用效率，且與管內一旦出現負壓時，此閥能迅速吸入空氣，以保管線因負壓所產生損壞。
CARX復合式排氣閥在管內開始注水時，塞頭停留在開啟位置，進行大量排氣，當空氣排完時，閥內積水浮球被浮起，傳動塞頭至關閉位置，停止大量排氣；當管內水正常輸送時，如有少量空氣聚集在閥內到相當程度，閥內水位下降，浮球隨之下降，此時空氣則由小孔排出。當抽水機停止，管內水流空時，或遇管內產生負壓時，此時塞頭開啟，吸入空氣確保管線安全。

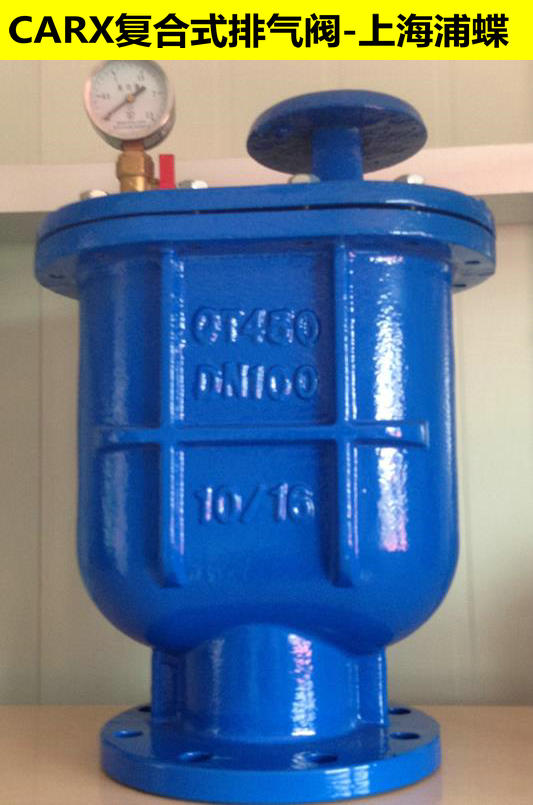

復合式排氣閥,CARX復合式排氣閥圖片：
復合式排氣閥,CARX復合式排氣閥技術參數
| 型號 |
公稱通徑DN(mm) |
公稱壓力PN(MPa) |
試驗壓力(MPa) |
連接形式 |
| 密封 |
殼體 |
| CARX |
15~50 |
1.0 |
1.5 |
1.1 |
內螺紋 |
| 15~200 |
1.6 |
法蘭 |
復合式排氣閥,CARX復合式排氣閥結構尺寸
| 公稱通徑DN(mm) |
尺寸 |
| L |
L1 |
H |
Z |
d |
| 15 |
280 |
176 |
330 |
-- |
-- |
| 20 |
280 |
176 |
330 |
-- |
-- |
| 25 |
280 |
176 |
330 |
-- |
-- |
| 32 |
280 |
176 |
330 |
-- |
-- |
| 50 |
300 |
190 |
445 |
4 |
18 |
| 65 |
360 |
200 |
475 |
4 |
18 |
| 80 |
365 |
210 |
500 |
8 |
18 |
| 100 |
390 |
245 |
560 |
8 |
18 |
| 150 |
460 |
275 |
605 |
8 |
22 |
| 200 |
537 |
330 |
686 |
8 |
22 |

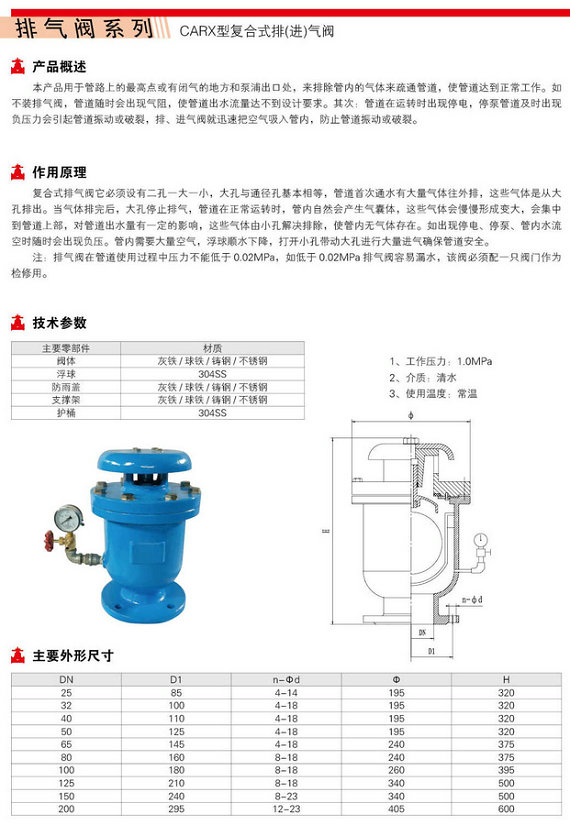

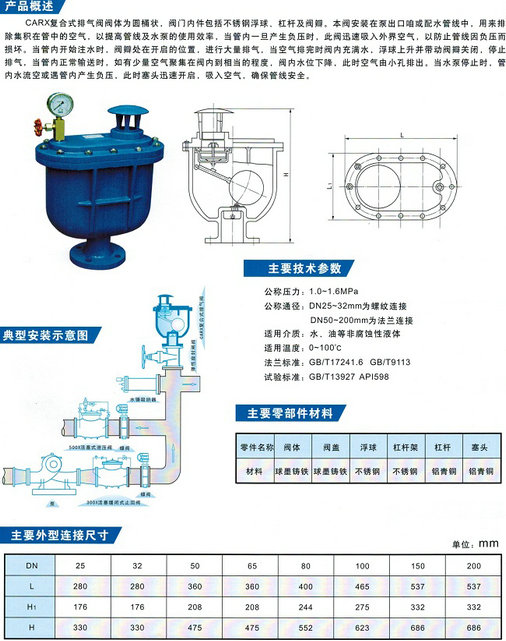

復合式排氣閥,CARX復合式排氣閥技術參數尺寸圖：
