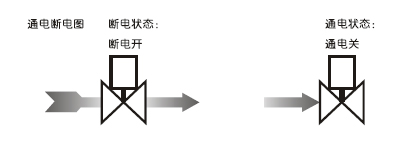

二位二通常開型電磁閥,斷電打開,通電關閉
閥體材質為銅,和SS304不銹鋼(常規),SS316不銹鋼(定制) 最大耐壓力10kgf/cm2 環境溫度0℃～65℃ 產品系列化生產,體積小,流量大適用范圍廣 按閥上所標流向箭頭,可任意安裝;為增強使用壽命,最好線圈向上,水平安裝 電壓：AC220V/230V/240V/110V/24V 50/60HZ DC24V/12V +10%到-10%允許波動 膜片、密封件，可采用NBR、VITON、EPDM等多種，以適用不同流體的開關控制。
型號規格
接管
口徑 | 流量
通徑
mm | CV值 | 壓力差（Kgf/cm2) | 最大
流體
溫度 | 線圈 | 功率 | 外行尺寸 長×寬×高 A×B×H | 重量KG | 訂貨型號
以下表中
電壓為
220VAC
50/60HZ | | 最小壓力 | 最大工作壓力 | 空氣
瓦斯 | 水、
熱水液體 | 輕油 | F 級 | VA | W | | AC | DC | AC | DC | AC | DC | 配置 | AC220V | DC24V | | 3/8” | 4.0 | 0.6 | 0 | 5 | 5 | 5 | 5 | 3 | 3 | 80 | D | 57 | 32 | 52.5×32.5×115 | 0.7 | ZS2DF02N1C04 | | 4.0 | 0.6 | 0 | 5 | 5 | 5 | 5 | | | 120 | D | 57 | 32 | 52.5×32.5×115 | 0.7 | ZS2DF02E1C04 | | 4.0 | 0.6 | 0 | 5 | 5 | 5 | 5 | 3 | 3 | 120 | D | 57 | 32 | 52.5×32.5×115 | 0.7 | ZS2DF02V4C04 | | 16 | 4.8 | 0 | 5 | 3 | 3 | 5 | 3 | 3 | 80 | D | 57 | 32 | 69×57×135 | 1.2 | ZS2DF02N1C16 | | 16 | 4.8 | 0 | 5 | 3 | 3 | 5 | | | 120 | D | 57 | 32 | 69×57×135 | 1.2 | ZS2DF02E1C16 | | 16 | 4.8 | 0 | 5 | 3 | 3 | 5 | 3 | 3 | 120 | D | 57 | 32 | 69×57×135 | 1.2 | ZS2DF02V1C16 |
型號規格 接管
口徑 | 流量
通徑
mm | CV值 | 壓力差（Kgf/cm2) | 最大
流體
溫度 | 線圈 | 功率 | 外行尺寸 長×寬×高 A×B×H | 重量KG | 訂貨型號
以下表中
電壓為
220VAC
50/60HZ | 最小
壓力 | 最大工作壓力 | 空氣
瓦斯 | 水、
熱水液體 | 輕油≤20CST | F 級 | VA | W | | AC | DC | AC | DC | AC | DC | 配置 | AC220V | DC24V | | 1/2” | 16 | 4.8 | 0 | 5 | 3 | 5 | 3 | 3 | 3 | 80 | D | 57 | 32 | 69×57×135 | 1.15 | ZS2DF02N1D16 | | 16 | 4.8 | 0 | 5 | 3 | 5 | 3 | | | 120 | D | 57 | 32 | 69×57×135 | 1.15 | ZS2DF02E1D16 | | 16 | 4.8 | 0 | 5 | 3 | 5 | 3 | 3 | 3 | 120 | D | 57 | 32 | 69×57×135 | 1.15 | ZS2DF02V1D16 | | 3/4” | 20 | 4.8 | 0 | 5 | 3 | 5 | 3 | 3 | 3 | 80 | D | 57 | 32 | 73×57×142 | 1.25 | ZS2DF02N1E20 | | 20 | 4.8 | 0 | 5 | 3 | 5 | 3 | | | 120 | D | 57 | 32 | 73×57×142 | 1.25 | ZS2DF02E1E20 | | 20 | 4.8 | 0 | 5 | 3 | 5 | 3 | 3 | 3 | 120 | D | 57 | 32 | 73×57×142 | 1.25 | ZS2DF02V1E20 | | 1” | 25 | 7.6 | 0 | 5 | 3 | 5 | 3 | 3 | 3 | 80 | D | 57 | 32 | 99×77.5×150 | 1.7 | ZS2DF02N1G25 | | 25 | 7.6 | 0 | 5 | 3 | 5 | 3 | | | 120 | D | 57 | 32 | 99×77.5×150 | 1.7 | ZS2DF02E1G25 | | 25 | 7.6 | 0 | 5 | 3 | 5 | 3 | 3 | 3 | 120 | D | 57 | 32 | 99×77.5×150 | 1.7 | ZS2DF02V1G25 | | 11/4” | 32 | 1 2 | 0 | 5 | 3 | 5 | 3 | 3 | 3 | 80 | D | 70 | 40 | 112×86.5×180 | 2.75 | ZS2DF02N2H32 | | 32 | 12 | 0 | 5 | 3 | 5 | 3 | | | 120 | D | 70 | 40 | 112×86.5×180 | 2.75 | ZS2DF02E2H32 | | 32 | 12 | 0 | 5 | 3 | 5 | 3 | 3 | 3 | 120 | D | 70 | 40 | 112×86.5×180 | 2.75 | ZS2DF02V2H32 | | 32 | 12 | 0 | 5 | 3 | 5 | 3 | 3 | 3 | 80 | D | 70 | 40 | 112×86.5×180 | 2.9 | ZS2DF02N1H32 | | 32 | 24 | 0 | 5 | 3 | 5 | 3 | | | 120 | D | 70 | 40 | 112×86.5×180 | 2.9 | ZS2DF02E1H32 | | 32 | 24 | 0 | 5 | 3 | 5 | 3 | 3 | 3 | 120 | D | 70 | 40 | 112×86.5×180 | 2.9 | ZS2DF02V1H32 | | 11/2” | 40 | 29 | 0 | 5 | 3 | 5 | 3 | 3 | 3 | 80 | D | 70 | 40 | 123×94×190 | 3.15 | ZS2DF02N2J40 | | 40 | 29 | 0 | 5 | 3 | 5 | 3 | | | 120 | D | 70 | 40 | 123×94×190 | 3.15 | ZS2DF02E2J40 | | 40 | 29 | 0 | 5 | 3 | 5 | 3 | 3 | 3 | 120 | D | 70 | 40 | 123×94×190 | 3.15 | ZS2DF02V2J40 | | 40 | 48 | 0 | 5 | 3 | 5 | 3 | 3 | 3 | 80 | D | 70 | 40 | 123×94×190 | 3.2 | ZS2DF02N1J40 | | 40 | 48 | 0 | 5 | 3 | 5 | 3 | | | 120 | D | 70 | 40 | 123×94×190 | 3.2 | ZS2DF02E1J40 | | 40 | 48 | 0 | 5 | 3 | 5 | 3 | 3 | 3 | 120 | D | 70 | 40 | 123×94×190 | 3.2 | ZS2DF02V1J40 | | 2” | 50 | 12 | 0 | 5 | 3 | 5 | 3 | 3 | 3 | 80 | D | 70 | 40 | 168×123×216 | 5.4 | ZS2DF02N2K50 | | 50 | 12 | 0 | 5 | 3 | 5 | 3 | | | 120 | D | 70 | 40 | 168×123×216 | 5.4 | ZS2DF02E2K50 | | 50 | 12 | 0 | 5 | 3 | 5 | 3 | 3 | 3 | 120 | D | 70 | 40 | 168×123×216 | 5.4 | ZS2DF02V2K50 | | 50 | 24 | 0 | 5 | 3 | 5 | 3 | 3 | 3 | 80 | D | 70 | 40 | 168×123×216 | 5.6 | ZS2DF02N1K50 | | 50 | 24 | 0 | 5 | 3 | 5 | 3 | | | 120 | D | 70 | 40 | 168×123×216 | 5.6 | ZS2DF02E1K50 | | 50 | 24 | 0 | 5 | 3 | 5 | 3 | 3 | 3 | 120 | D | 70 | 40 | 168×123×216 | 5.6 | ZS2DF02V1K50 |
