【壓力表針型閥J21W】-上海浦蝶閥門有限公司 【壓力表針型閥J21W】主要參數:
1. 制造標準: GB/T12224-2005 JB/T7747-1995 2. 連接形式: 內外螺紋連接(NPT,G,Rc,Rp…)
3. 結構特征: 錐面或球面密封
4. 閥門檢驗和試驗: GB/T13927-1992 5. 公稱壓力:≤10000Psi 6. 適用工作溫度:-29℃～+538℃ 7. 適用介質: 水，油，氣等腐蝕性及非腐蝕性介質
8. 公稱通徑:DN6,DN10,DN15,DN20,DN25…

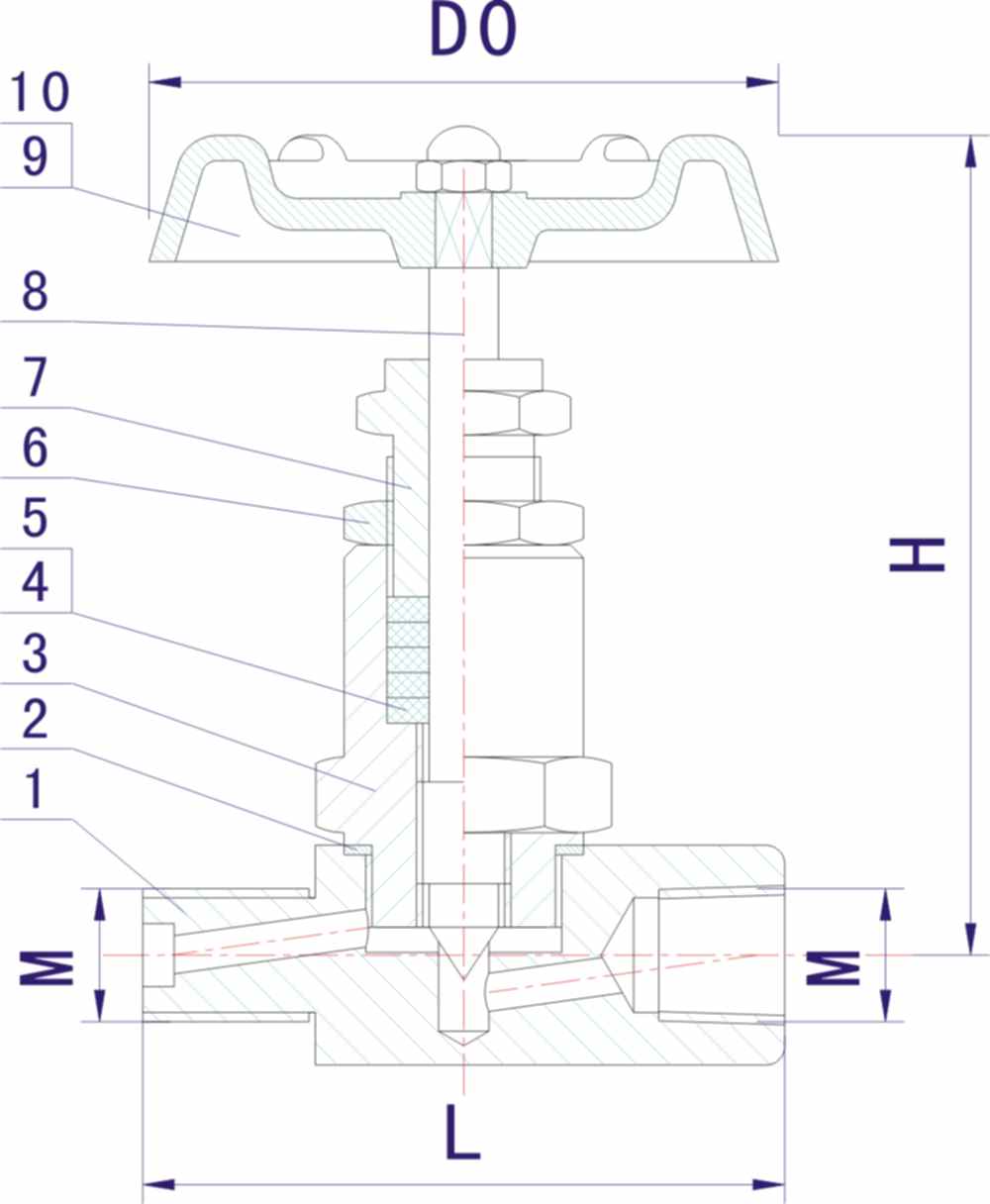

【壓力表針型閥J21W】主要零件材料/Materials of main parts 序號 NO. | 零件名稱 Part name | 材質 Material | 1 | 閥體 Body | 20# A105 SS304 SS304L SS316 SS316L | 2 | 閥蓋墊片 Bonnet Gasket | 紫銅(Red copper) PTFE | 3 | 閥蓋Bonnet | 20# A105 SS304 SS304L SS316 SS316L | 4 | 填料墊 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite) | 5 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) | 6 | 格南螺母 Gland Nut | 20# A105 SS304 SS304L SS316 SS316L | 7 | 填料壓蓋 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L | 8 | 閥桿 Stem | 20# A105 SS304 SS304L SS316 SS316L | 9 | 手輪 Handle | 20# A105 SS304 SS304L SS316 SS316L | 10 | 帶帽螺母Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
ITEM NO. | 公稱通徑 DN Nominal bore | H | L | M | D0 | J21W | DN6 | 85 | 65 | G1/4 | 60 | J21W | DN10 | 87 | 68 | G1/2 | 60 | J21W | DN15 | 87 | 86 | ZG3/4 | 70 | J21W | DN20 | 100 | 100 | ZG1 | 80 |
