【取壓針型閥】上海浦蝶閥門有限公司 【取壓針型閥】主要參數:
1. 標準制造: GB/T12224-2005 JB/T7747-1995
2. 連接形式: 法蘭連接,卡套連接
3. 結構特征: 錐面密封
4. 閥門檢驗與試驗: GB/T13927-1992 5. 公稱壓力:≤10000Psi 6. 適用工作溫度:-29℃～+538℃ 7. 適用介質: 水,油,氣等腐蝕性與非腐蝕性介質
8. 公稱通徑: DN6,DN10,DN15,DN20,DN25…

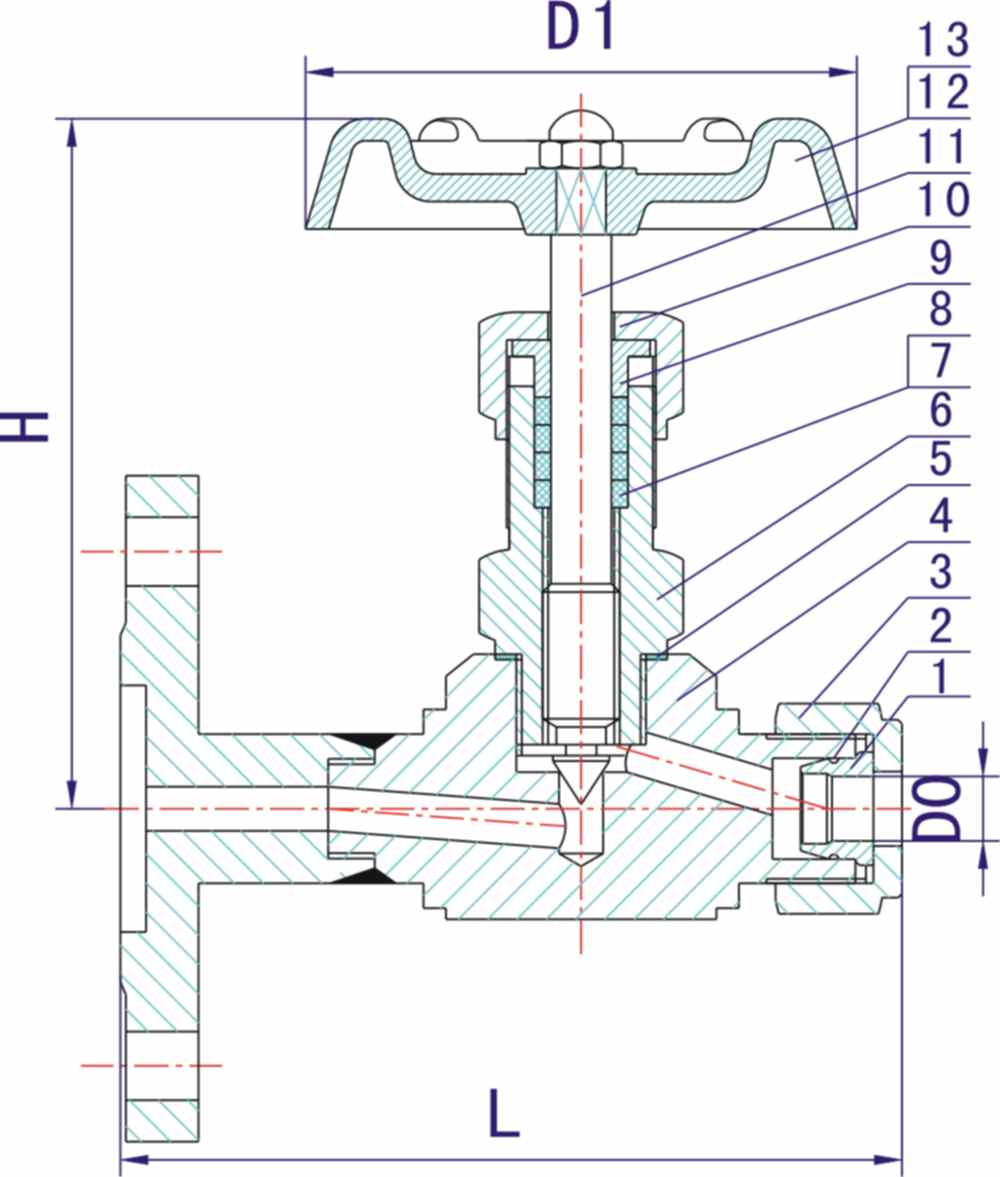

【取壓針型閥】主要零件材料/Materials of main parts 序號 NO. | 零件名稱 Part name | 材質 Material | 1 | 卡套 Ferrule | 20# A105 SS304 SS304L SS316 SS316L | 2 | O形密封圈 O-Ring | 橡膠Rubber | 3 | 管接頭 Connector | 20# A105 SS304 SS304L SS316 SS316L | 4 | 閥體 Body | 20# A105 SS304 SS304L SS316 SS316L | 5 | 閥蓋墊片 Bonnet Gasket | 紫銅(Red copper) PTFE | 6 | 閥蓋Bonnet | 20# A105 SS304 SS304L SS316 SS316L | 7 | 填料墊 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite) | 8 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) | 9 | 填料壓蓋 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L | 10 | 鎖緊螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L | 11 | 閥桿 Stem | 20# A105 SS304 SS304L SS316 SS316L | 12 | 手輪 Handle | 20# A105 SS304 SS304L SS316 SS316L | 13 | 帶帽螺母 Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
ITEM NO. | 公稱通徑 DN Nominal bore | D0 | D1 | L | H | JJ.BY1 | DN6 | ø12 | 60 | 105 | 87 | JJ.BY1 | DN6 | ø14 | 70 | 110 | 90 |
取壓針型閥|法蘭取壓針型閥|卡套取壓針型閥 【取壓針型閥】【價格】【參數】【供應信息】請來電詳詢 |
