【J13W-160P針閥】-上海浦蝶閥門有限公司 【J13W-160P針閥】主要參數:
1. 制造標準: GB/T12224-2005 JB/T7747-1995
2. 連接形式:內螺紋連接(NPT,G,Rc,Rp…)
3. 結構特征:錐面密封
4. 閥門檢驗和試驗: GB/T13927-1992 5. 公稱壓力: ≤1000psi 6. 適用工作溫度: -29℃～+538℃ 7. 適用介質: 水,油,氣及腐蝕性或非腐蝕性介質
8. 公稱通徑:DN6,DN10,DN15,DN20,DN25…

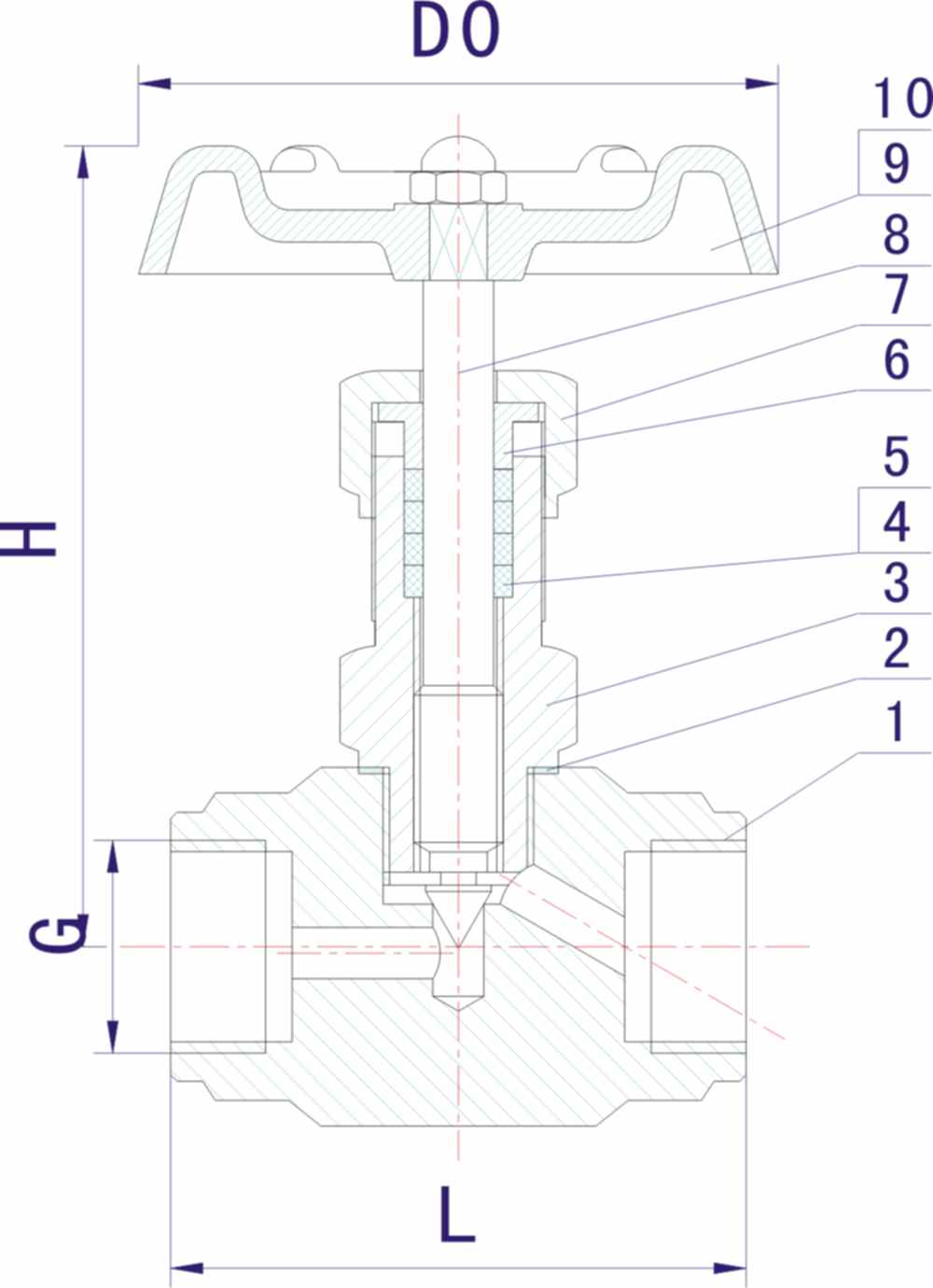

【J13W-160P針閥】主要零件材料/Materials of main parts 序號 NO. | 零件名稱 Part name | 材質 Material | 1 | 閥體 Body | 20# A105 SS304 SS304L SS316 SS316L | 2 | 閥蓋墊片 Bonnet Gasket | 紫銅(Red copper) PTFE | 3 | 閥蓋Bonnet | 20# A105 SS304 SS304L SS316 SS316L | 4 | 填料墊 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite) | 5 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) | 6 | 填料壓蓋 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L | 7 | 鎖緊螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L | 8 | 閥桿 Stem | 20# A105 SS304 SS304L SS316 SS316L | 9 | 手輪 Handle | 20# A105 SS304 SS304L SS316 SS316L | 10 | 帶帽螺母Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
ITEM NO. | 公稱通徑 DN Nominal bore | G | H | L | D0 | J13W/H | DN6 | G1/4 | 90 | 60 | 63(60) | J13W/H | DN10 | G3/8 | 92 | 60 | 63(60) | J13W/H | DN15 | G1/2 | 98 | 65 | 63(70) | J13W/H | DN20 | G3/4 | 110 | 80 | 78(80) | J13W/H | DN25 | ZG1 | 125 | 90 | 100 | J13W/H | DN32 | G1-1/2 | 180 | 128 | 140(110) |
內螺紋針型閥|鑄鋼內螺紋針型閥|不銹鋼內螺紋針型閥 【J13W-160P針閥】【價格】【參數】【供應信息】請來電詳詢 |
