【J23W外螺紋高壓針型閥】主要參數:
1. 制造標準: GB/T12224-2005 JB/T7747-1995
2. 連接形式: 外螺紋對焊接管式
3. 結構特征: 錐面密封,活動閥瓣
4. 閥門檢驗與試驗: GB/T13927-1992
5. 公稱壓力: ≤10000Psi
6. 適用工作溫度: -29℃～+200℃
7. 適用介質: 水,油,氣等腐蝕性與非腐蝕性介質
8. 公稱通徑:DN6,DN10,DN15,DN20,DN25…

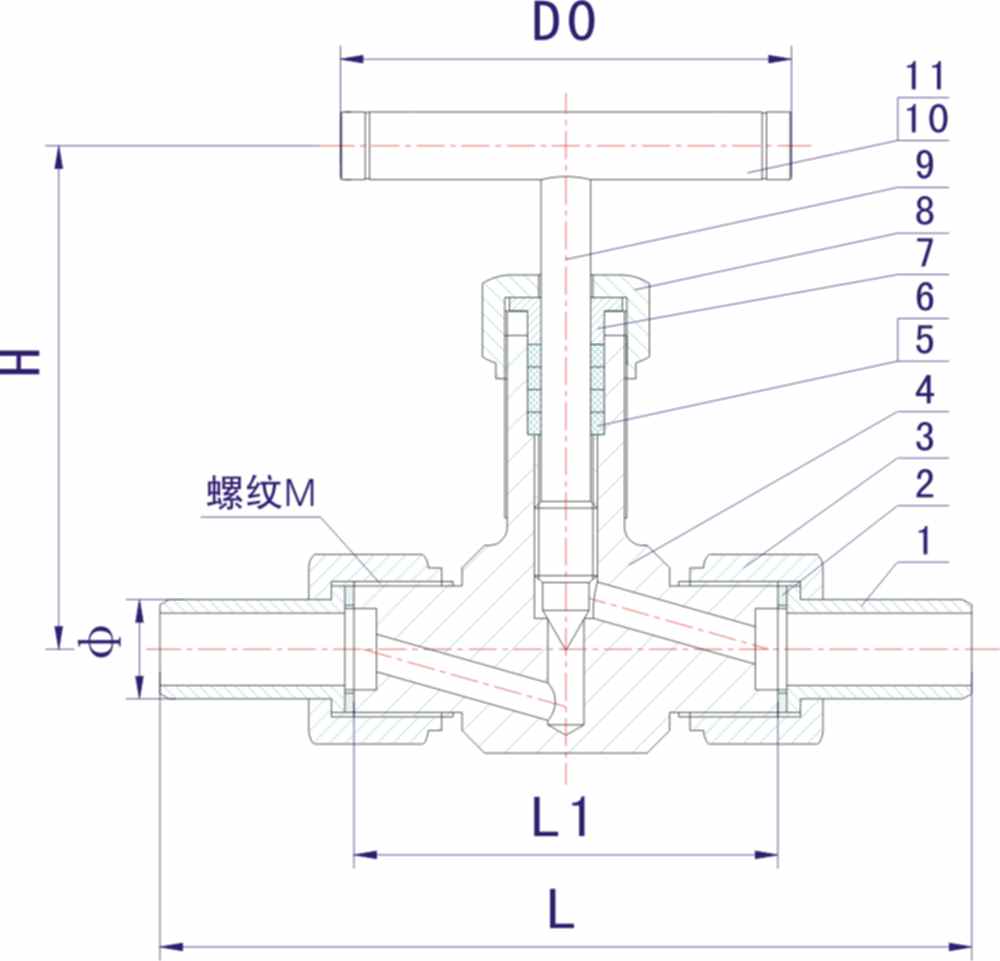

【J23W外螺紋高壓針型閥】主要零件材料/Materials of main parts
序號 NO. | 零件名稱 Part name | 材質 Material |
1 | 焊接接管 Weld tube | 20# A105 SS304 SS304L SS316 SS316L |
2 | 平墊圈Plain washer | PTFE RTFE銅 |
3 | 連接螺母 Connector Nut | 20# A105 SS304 SS304L SS316 SS316L |
4 | 閥體 Body | 20# A105 SS304 SS304L SS316 SS316L |
5 | 填料墊 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite) |
6 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
7 | 填料壓蓋 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
8 | 鎖緊螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L |
9 | 閥桿 Stem | 20# A105 SS304 SS304L SS316 SS316L |
10 | 手柄 Handle | 20# A105 SS304 SS304L SS316 SS316L |
11 | 內六角螺釘 Hexagon Screw | 20# A105 SS304 SS304L SS316 SS316L |
ITEM NO. | 公稱通徑 DN Nominal bore | ø | L1 | L | H | D0 |
J23W-160P | DN6 | ø14 | 66 | 140 | 84 | 63 |
J23W-160P | DN10 | ø18 | 78 | 160 | 93 | 78 |
