【J23W-160P針型閥】-上海浦蝶閥門有限公司 【J23W-160P針型閥】主要參數:
1. 制造標準: GB/T12224-2005 JB/T7747-1995
2. 連接形式: 接管對焊連接
3. 結構特征:錐面密封,活動閥瓣
4. 閥門檢驗和試驗: GB/T13927-1992 5. 公稱壓力:≤10000Psi 6. 適用工作溫度:-29℃～+538℃ 7. 適用介質:水,油,氣及腐蝕性與非腐蝕性介質
8. 公稱通徑:DN6,DN10,DN15,DN20,DN25…

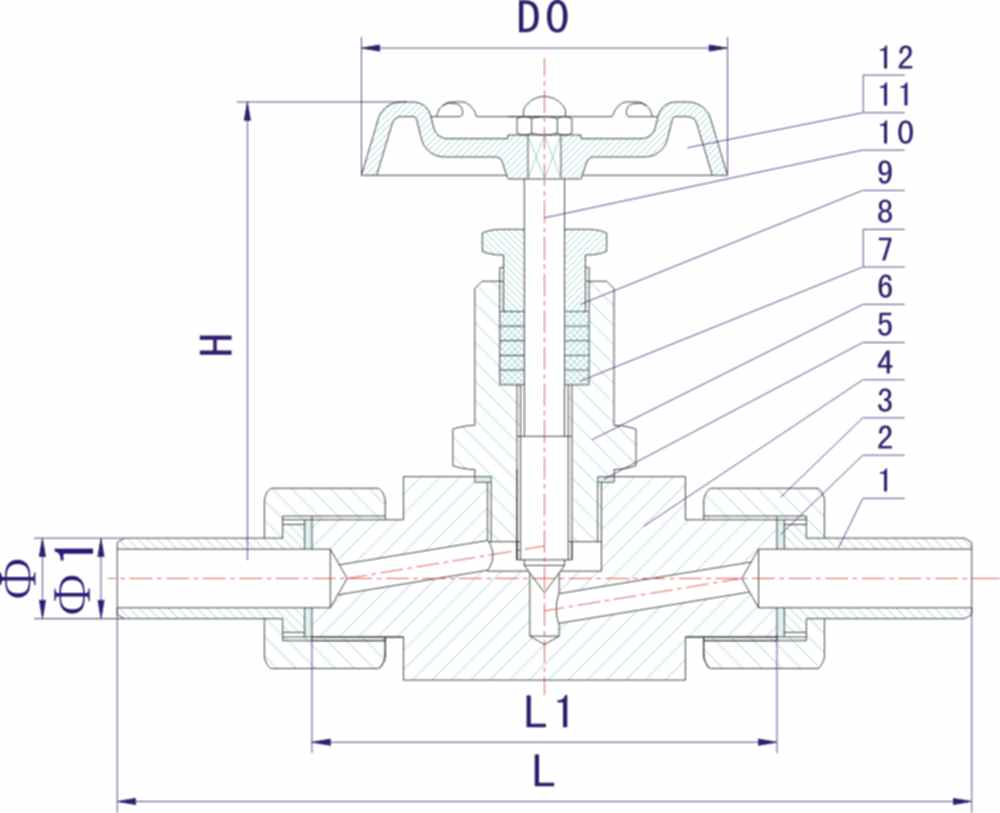

【J23W-160P針型閥】主要零件材料/Materials of main parts 序號 NO. | 零件名稱 Part name | 材質 Material | 1 | 焊接接管 Weld tube | 20# A105 SS304 SS304L SS316 SS316L | 2 | 平墊圈Plain washer | PTFE RTFE | 3 | 連接螺母 Connector Nut | 20# A105 SS304 SS304L SS316 SS316L | 4 | 閥體 Body | 20# A105 SS304 SS304L SS316 SS316L | 5 | 閥蓋墊片 Bonnet Gasket | 紫銅(Red copper) PTFE | 6 | 閥蓋Bonnet | 20# A105 SS304 SS304L SS316 SS316L | 7 | 填料墊 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite) | 8 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) | 9 | 填料壓蓋 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L | 10 | 鎖緊螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L | 11 | 閥桿 Stem | 20# A105 SS304 SS304L SS316 SS316L | 12 | 手輪 Handle | 20# A105 SS304 SS304L SS316 SS316L | 13 | 帶帽螺母 Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
ITEM NO. | 公稱通徑 DN Nominal bore | M | ø | L1 | L | H | D0 | J23W/H | DN6 | M20*1.5 | ø14 | 66 | 140 | 96 | 63 | J23W/H | DN10 | M24*1.5 | ø18 | 78 | 160 | 115 | 78 | J23W/H | DN15 | M30*2 | ø22 | 94 | 180 | 122 | 100 | J23W/H | DN20 | M36*2 | ø28 | 108 | 220 | 156 | 110 | J23W/H | DN25 | M39*2 | ø33 | 110 | 230 | 170 | 140 |
