【J21W內外絲針型閥】-上海浦蝶閥門有限公司 【J21W內外絲針型閥】主要參數: 1. 制造標準: ASME B16.34-2004 2. 連接形式: 內外螺紋連接(NPT,G,Rc,Rp…) 3. 結構特征: 錐螺紋密封 4. 閥門檢驗和試驗: API 598-1996 5. 公稱壓力:≤10000Psi 6. 適用溫度:-29℃~+538℃ 7. 適用介質:水,氣,油及腐蝕性與非腐蝕性介質 8. 公稱通徑:DN6,DN10,DN15,DN20,DN25…

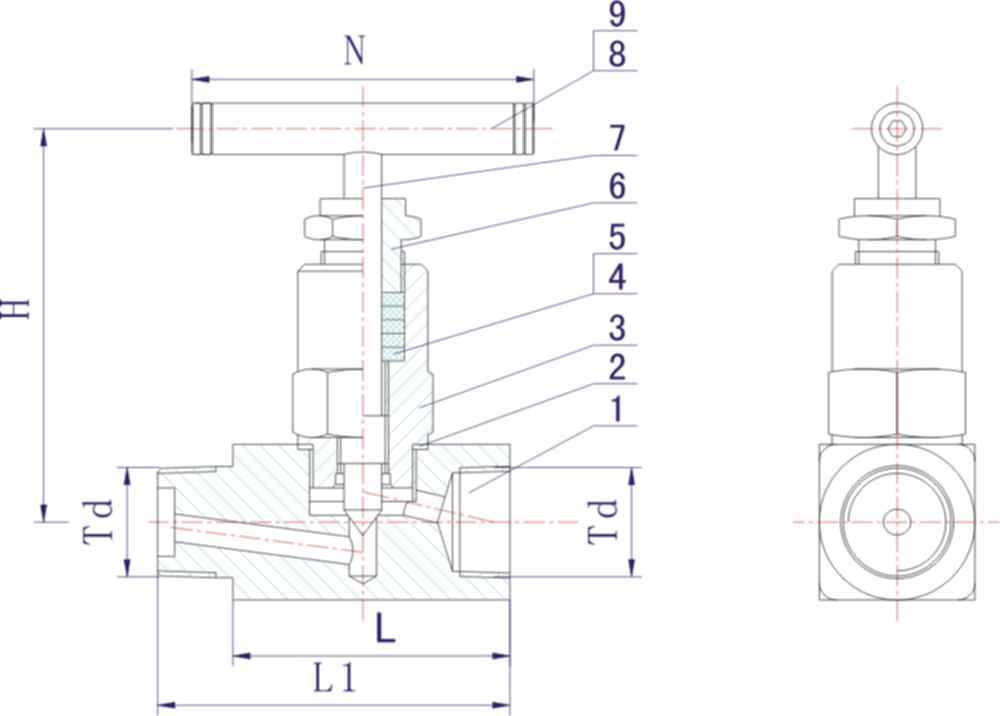

【J21W內外絲針型閥】主要零件材料/Materials of main parts 序號 NO. | 零件名稱 Part name | 材質 Material | 1 | 閥體 Body | 20# A105 SS304 SS304L SS316 SS316L | 2 | 閥蓋墊片 Bonnet Gasket | 紫銅(Red copper) PTFE | 3 | 閥蓋Bonnet | 20# A105 SS304 SS304L SS316 SS316L | 4 | 填料墊 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite) | 5 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) | 6 | 填料壓蓋 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L | 7 | 閥桿 Stem | 20# A105 SS304 SS304L SS316 SS316L | 8 | 手柄 Handle | 20# A105 SS304 SS304L SS316 SS316L | 9 | 內六角螺釘 Hexagon Screw | 20# A105 SS304 SS304L SS316 SS316L |
貨號 ITEM NO. | 公稱通徑 DN Nominal bore | Td | H | L | L1 | N | J21W | DN6 | NPT1/4 | 75 | 58 | 75 | 60 | J21W | NPT1/2 | 80 | 62 | 66 | 60 | J21W | NPT3/4 | 80 | 57 | - | 60 | J21W | DN10 | NPT3/8 | 75 | 58 | 78 | 60 | J21W | DN15 | NPT1/2 | 77 | 68 | 86 | 60 |
內外絲針型閥|內外螺紋針型閥|不銹鋼內外螺紋針型閥 【J21W內外絲針型閥】【價格】【參數】【供應信息】請來電詳詢 |
